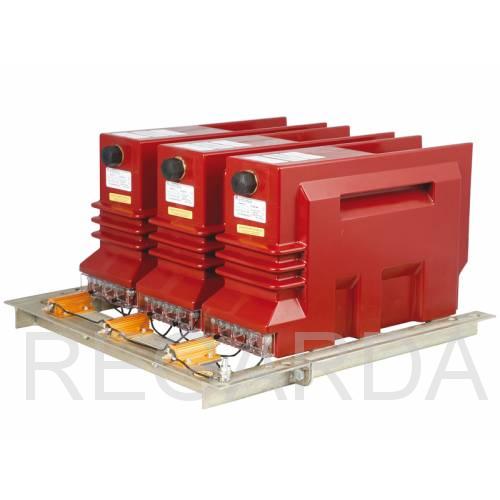

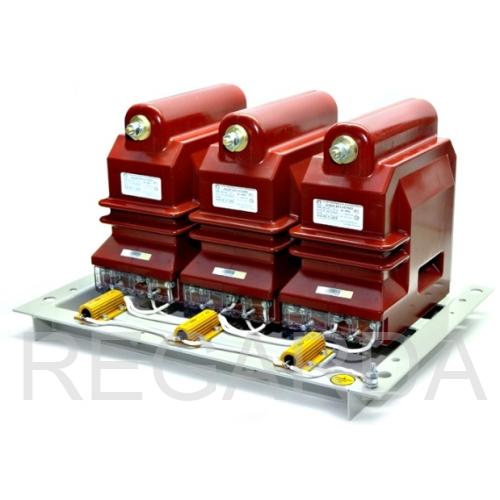

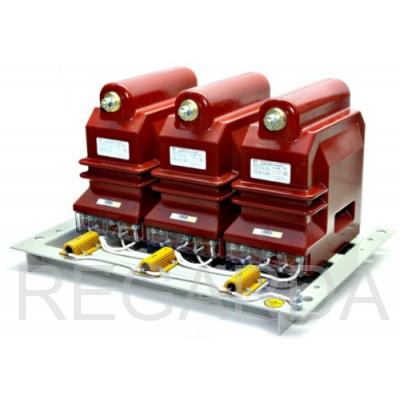

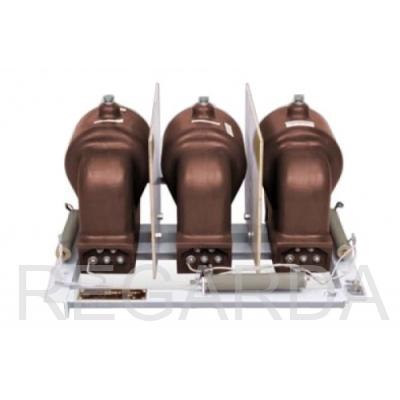

Трансформатор напряжения 3хЗНТОЛП-НТЗ-6-6000 100 100-0.5/3-150/400

Артикул:
3-ZNTOLP-NTZ-6150

Производитель:
ООО «Невский трансформаторный завод «Волхов»

Трансформатор напряжения 3хЗНТОЛП-НТЗ-6 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ.

Наличие: Уточнить у менеджера

Цена по запросу

Общее описание

Трехфазная группа комбинированных трансформаторов внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначена для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Характеристики

Общие характеристики
Марка	3хЗНТОЛП
Класс напряжения	6 кВ
Наибольшее рабочее напряжение	7,2 кВ
Номинальное напряжение первичной обмотки	6 6,3 6,6 6,91) кВ
Номинальное линейное напряжение на выводах основной вторичной обмотки	100; 110; 120; 127; 200; 220; 2301) В
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5	90, 150, 225
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0	150, 225, 300, 450, 600
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0	450, 600
Номинальная частота	50 Гц
Группа соединения обмоток	УHR/УH/п – 0
Тип резисторов R1, R2, R3	HSC100 Tyco Electronics 2,7-3,3 кОм (допуск. Замена на C5-35 В, 100 Вт, 3 кОм ± 5%)
Предельная мощность трансформатора вне класса точности	1200 ВА
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный)	400 ВА
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток При симметричном режиме работы сети, В, не более	3 В
При замыкании одной из фаз сети на землю	От 90 до 110 В
Вес	83 кг
