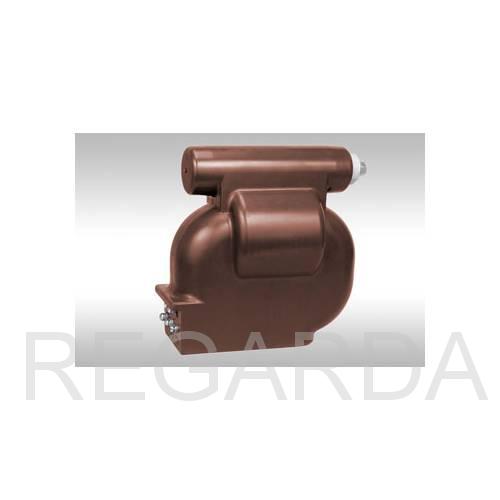

Трансформатор напряжения ЗНОЛПМ-10 УХЛ2 10000/V3 100/V3 100/3

Артикул:
SZT023
Свердловский завод трансформаторов тока
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Наличие: Уточнить у менеджера
Цена по запросу

Общее описание

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

Дополнительная информация

Таблица 1.

Наименование параметра

Значение параметра

ЗНОЛПМ-6
ЗНОЛПМИ-6

ЗНОЛПМ-10
ЗНОЛПМИ-10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6000/√3

6300/√3

6600/√3

6900/√3

10000/√3

10500/√3

11000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100

Номинальная мощность основной вторичной обмотки, ВА, в классе точности:**

0,2
0,5
1


10
30
75


10
30
90

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

200

Предельная мощность вне класса точности, ВА

400

Предельный допустимый длительный первичный ток, А

0,12

0,11

0,07

0,06

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60*

Сопротивление резистора в составе защитного предохранительного устройства, Ом

11

11

Номинальная мощность резистора, Вт

0,25

0,25

Масса, кг

22±0,5
