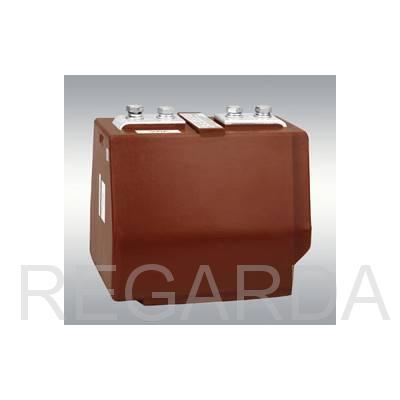

Общее описание

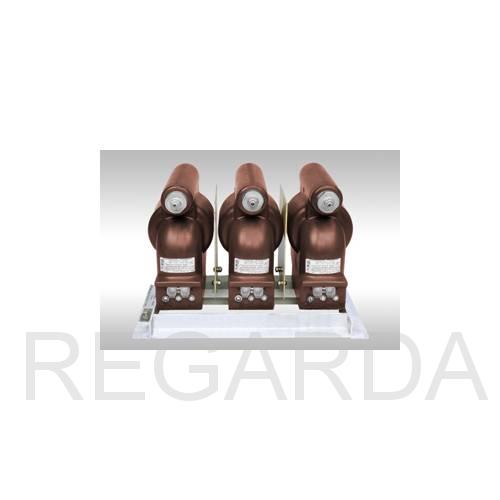

Трехфазные антирезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения "УЗ" - от минус 45°С до плюс 50°С;
для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
рабочее положение - любое.
Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!

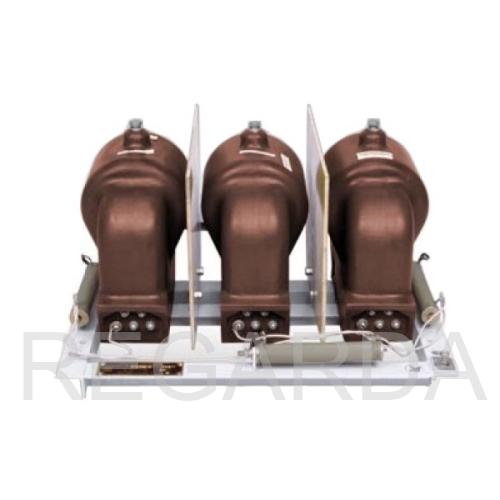

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

Дополнительная информация

Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов ЗНОЛП.4 и ЗНОЛ.06.4

Наименование параметра	Значение для исполнений
	3хЗНОЛ.06.4-6 3хЗНОЛП.4-6	3хЗНОЛ.06.4-10 3хЗНОЛП.4-10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000; 6300; 6600; 6900	10000; 10500; 11000
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В	100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В	100
Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,2*	30
Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,5*	75	90
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, ВА, при напряжении 100В с коэффициентом мощности индуктивной нагрузки 0,8	400
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В: - при симметричном режиме работы сети, не более - при замыкании одной из фаз на землю	3 от 90 до 110
Схема и группа соединения обмоток
Номинальная частота, Гц	50

* Номинальная мощность и высший класс точности оговариваются при заказе
