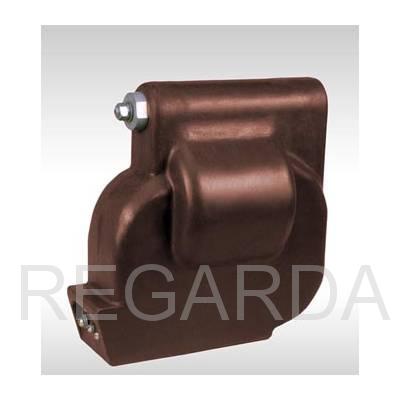

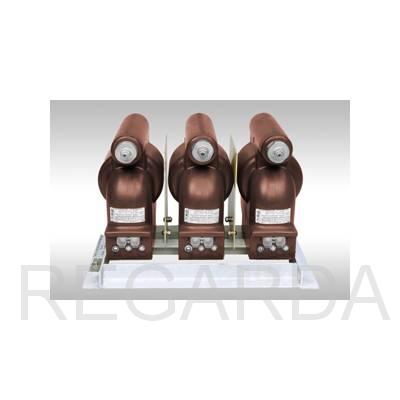

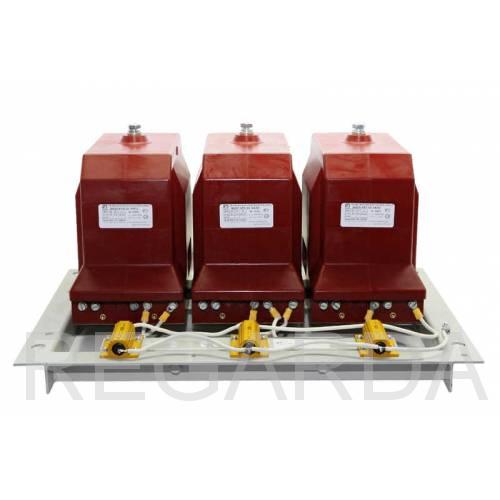

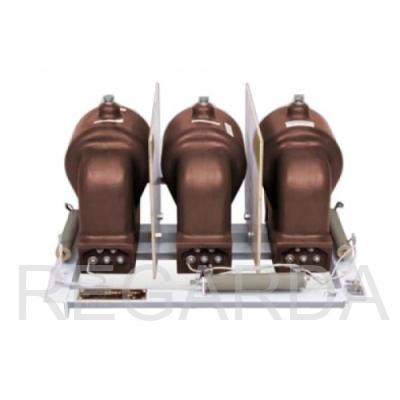

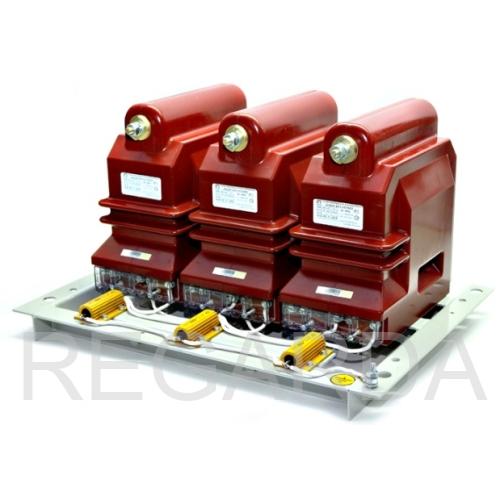

Трансформатор напряжения 3хЗНОЛ-НТЗ-10-10000 100 100-0.5/3-150/400

Артикул:
3-ZNOL-NTZ-10150
ООО «Невский трансформаторный завод «Волхов»
Трансформатор напряжения 3хЗНОЛ-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.
Наличие: Уточнить у менеджера
79 380,00 руб.

Общее описание

Трансформатор напряжения 3*ЗНОЛ-НТЗ-10 изготавливается  в климатическом исполнении  «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150

Характеристики

Общие характеристики

Марка 3хЗНОЛ
Класс напряжения 10 кВ
Наибольшее рабочее напряжение 12 кВ
Номинальное напряжение первичной обмотки 10; 10,5; 11 кВ
Номинальное линейное напряжение на выводах основной вторичной обмотки 100 В
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,2 30, 45, 75, 90
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5 90, 150, 225
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0 150, 225, 300, 450, 600
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0 450, 600
Номинальная частота 50 Гц

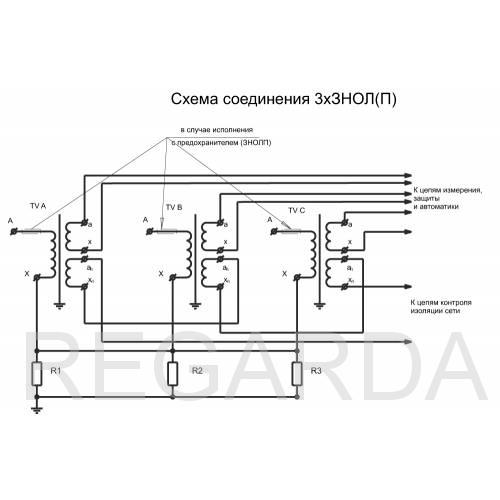

Группа соединения обмоток УHR/УH/п – 0
Тип резисторов R1, R2, R3 HSC100 Tyco Electronics 2,2-2,5кОм( допуск. Замена на C5-35В, 100Вт, 2,4кОм ± 5%)
Предельная мощность трансформатора вне класса точности 1200 ВА
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный) 400 ВА
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток При симметричном режиме работы сети, В, не более 3 В
При замыкании одной из фаз сети на землю От 90 до 110 В
Вес 83 кг

Сертификат
