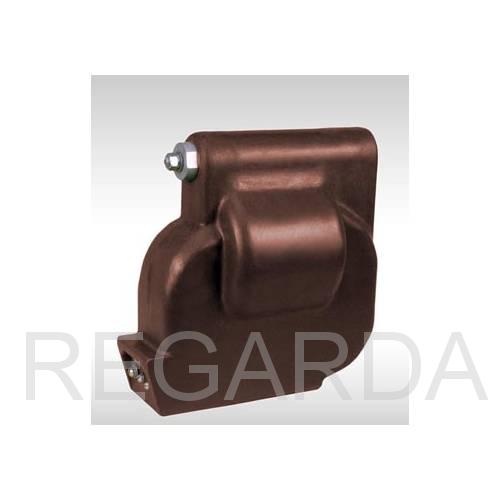

Трансформатор напряжения ЗНОЛП-10 У2 10000/V3 100/V3 100/3 0,5

Артикул:
SZT022
Свердловский завод трансформаторов тока
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Наличие: Уточнить у менеджера
Цена по запросу

Общее описание

Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Патентная защита
1. Патент на промышленный образец № 2208860.
2. Патент № 47968 на промышленный образец.

Дополнительная информация

Таблица 1.

Наименование параметра

Значение для типа

ЗНОЛП-3

ЗНОЛП-6

ЗНОЛП-10

Класс напряжения, кВ

3

6

10

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

Номинально напряжение первичной обмотки, В

3000/√3
3300/√3

6000/√3
6300/√3
6600/√3
6900/√3

10000/√3
10500/√3
11000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3 или 110/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100 или 110/3 или 110 или 100/√3*

Номинальная мощность*** основной вторичной обмотки, ВА, в классе точности**:

0,2
0,5
1,0
3,0


15
30
50
150


30
50
75
200


50
75
150
300

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

150

200

300

Предельная мощность вне класса точности, ВА

250

400

630

Предельный допустимый длительный первичный ток, А

0,14

0,11

0,10

Номинальная частота, Гц

50 или 60****

Сопротивление резистора в составе предохранительного устройства, Ом

9,1

11

Номинальная мощность резистора, Вт

0,25

Испытательное напряжение, кВ:
одноминутной промышленной частоты
грозового импульса


24
40


32
60


46
75

Масса, кг

32±1,5

32±1,5

32±1,5

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
*) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
**) Высший класс точности указывается в заказе
***)
Наибольшая возможная мощность заданного класса точности. Возможно изготовление трансформтаоров с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
****) Для поставок на экспорт.

Ампер-секундная характеристика

Таблица 2. Технические характеристики трансформатора напряжения ЗНОЛП.4

Наименование параметра

Значение для исполнений

ЗНОЛП.4-6

ЗНОЛП.4-10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6000/√3

10000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

100

100/3

100

Класс точности первой основной вторичной обмотки

0,2

Класс точности второй основной вторичной обмотки

0,5

Класс точности дополнительной вторичной обмотки

3

Номинальная мощность первой вторичной  обмотки в классе точности 0,2, В·А

10

Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А

25

15

30

15

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А

200

50

200

50

Предельная мощность вне класса точности, В·А

400

160

400

160

Предельный допустимый длительный первичный ток, А

0,12

0,05

0,07

0,03

Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5, %

0,31

0,32

Схема и группа соединения обмоток

1/1/1/1-0-0-0

Номинальная частота, Гц

50 или 60

Примечание – В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

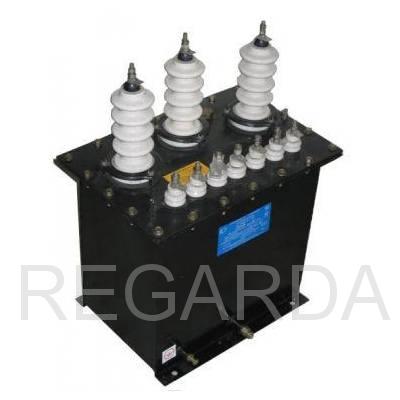

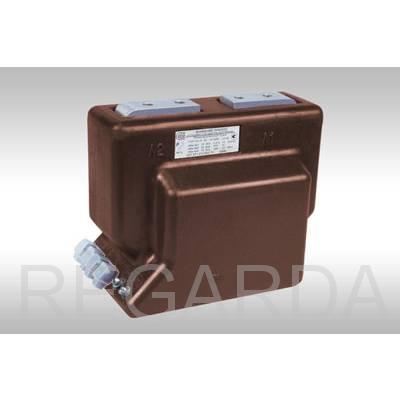

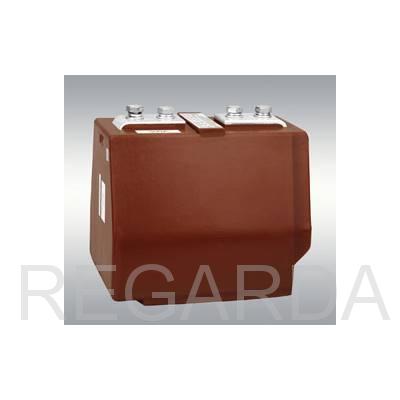

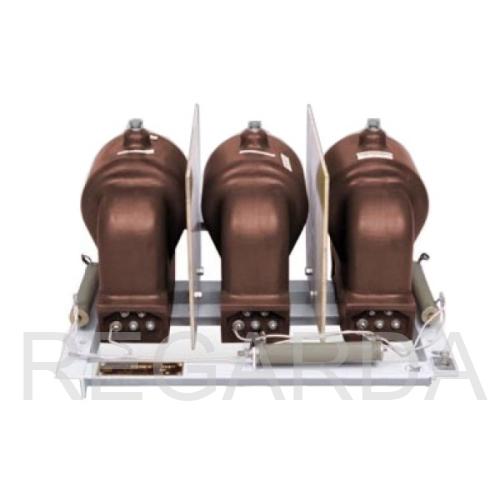

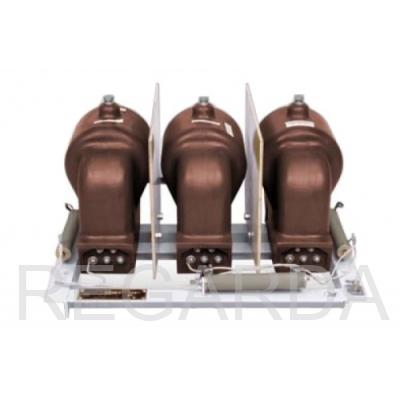

Похожие товары
