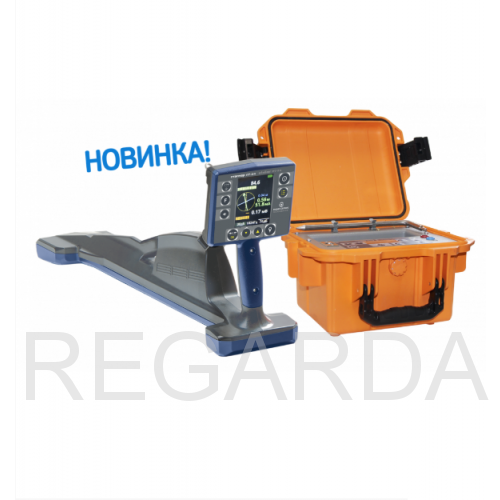

ТРАССОИСКАТЕЛЬ СТАЛКЕР 15-24
Общее описание
Общие особенности трассоискателя "Сталкер 15-24": функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций; Поиск положения передающих зондов и камер телеинспекции GPS - выноска подземных трасс с последующим наложением на карту; Беспроводная связь с ПК (Bluetooth); РАДИО частота (пассивная) для поиска трассы без генератора; Частота 33 кГц для бесконтактной подачи сигнал.
Приемник ПТ-24 облегченная конструкция (вес 1,9 кг.) Увеличенный яркий цветной дисплей Увеличенное время работы Непрерывное отображение на дисплее всех необходимых параметров: Функция «Компас» с одновременным схематичным отображением двух коммуникаций: - первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
Шкалы «максимума» и «минимума»; Глубины залегания и силы тока коммуникации на всех активных частотах; Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»; Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию; Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании. Запись в память приемника ПТ-24: уровня сигналов с магнитных антенн и по входу «ДАТЧИК»; направления к коммуникации; показания глубины залегания коммуникации и величины тока в ней; направления поискового тока; относительной полярности разности потенциалов по входу «ДАТЧИК»; фазы сигнала по входу «ТРАССА»; рабочих частот; местные дата и время в момент снятия показаний по информации GPS; ко
Характеристики
| Активные частоты | 273, 526, 1024,8928, 32768 |
| Габаритные размеры Приемник | 700x300x140 мм |
| Масса Приемника | 1,9 кг |
| Диапазон рабочих температур | -30 до +55 °C |
| Рабочие частоты | 273, 1024,8928, 32768 Гц |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до10 |
| Сила тока, потребляемая от источника постоянного тока | не более 1,8 А |
| Масса генератора | 2,5 кг |
| Габаритные размеры генератора | 210x130x100 мм |
| Пассивные частоты | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» Гц |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
Дополнительная информация
Генератор ГТ-15
Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»; одновременная подача двух частот; индикация величины выходного тока; напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций; два режима работы - непрерывная и импульсная генерация для эко
Сертификат
