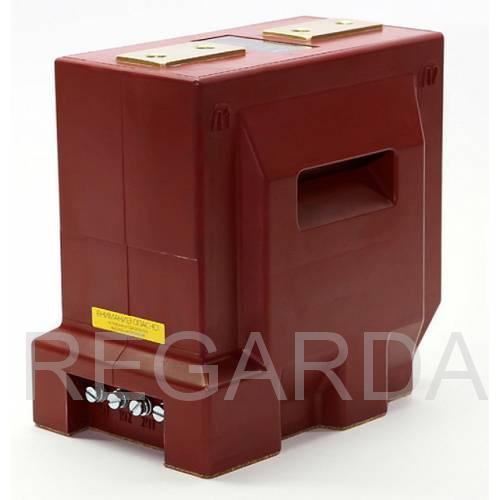

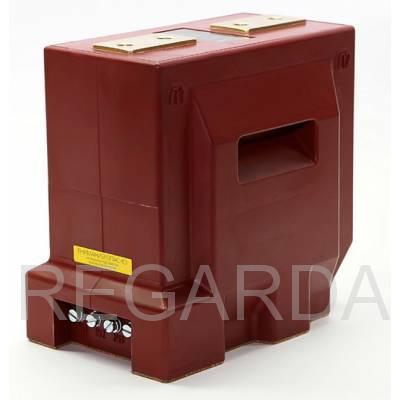

Трансформатор тока: ТОЛ НТЗ 10 01А-0.5Fs10/10Р10-10/15-300/5 31.5 кА УХЛ2 — купить по цене 9699 руб. в Москве с доставкой

Общее описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

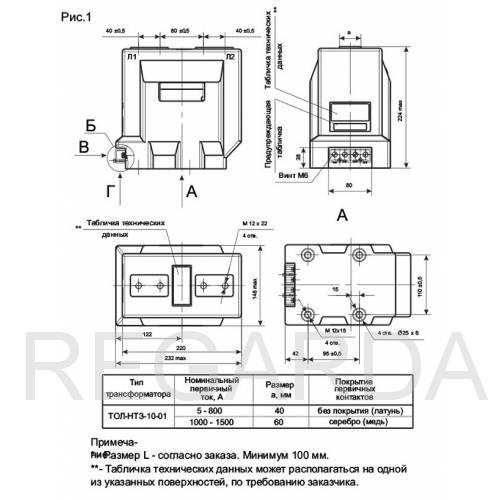

Трансформаторы тока серии TOЛ HT3 10 - опорные, с литой изоляцией, одноступенчатые.

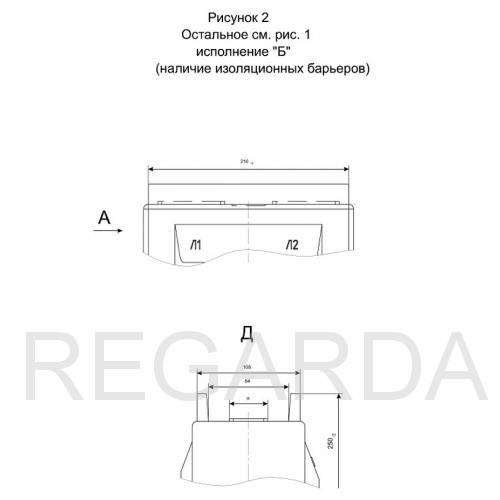

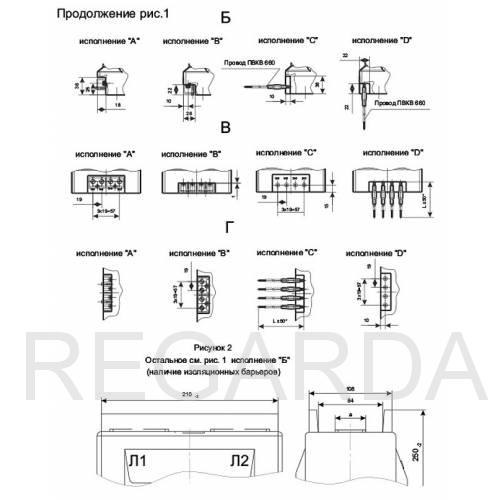

Трансформаторы выпускаются в виде модификаций ТОЛ НТЗ 10 и в ряде конструктивных исполнений, отличающихся рабочим напряжением, номинальным первичным током, числом обмоток, габаритами и массой.

Характеристики

Общие характеристики
Марка	ТОЛ
Номинальный ток	300/5 А
Напряжение	10 кВ
Наибольшее рабочее напряжение	12 кВ
Номинальная частота	50 Гц
Номинальное напряжение	10 кВ
Номинальный первичный ток	5…1500 А
Номинальный вторичный ток	1 - 5 А
Число вторичных обмоток	до 2
Номинальные вторичные нагрузки,В-А, вторичных обмоток для измерений и учета при cosφ2 =1	5..10 ВА
Номинальные вторичные нагрузки, В•А, вторичных обмоток для измерений, учета и защиты при cosφ2 =0,8	10..15 ВА
Класс точности обмоток для измерения 0,2S; 0,2; 0,5S обмоток для измерения	0,5
Класс точности обмоток для измерения 0,2S; 0,2; 0,5S обмоток для защиты	5Р; 10Р
Сопротивление изоляции вспомогательных цепей (не менее)	10 мОм
Степень защиты по ГОСТ 14254 со стороны фасада	IP20
Степень защиты по ГОСТ 14254 с остальных сторон	IP00
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более	5..10
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее	10
Испытание основной изоляции одноминутным напряжением промышленной частоты для уровня изоляции а	28 кВ
Испытание основной изоляции одноминутным напряжением промышленной частоты для уровня изоляции б	42 кВ

Дополнительная информация

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
