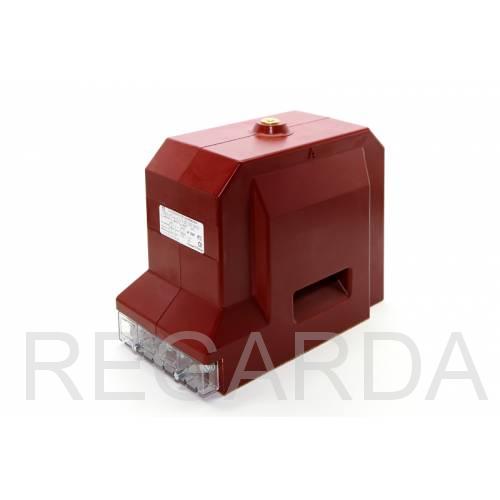

Трансформатор напряжения ЗНОЛ-НТЗ-10-10000/V3 100/ V3 100/3-0,5/3 -50/100

Артикул:
ZNOL-NTZ-1050
ООО «Невский трансформаторный завод «Волхов»
Трансформаторы напряжения ЗНОЛ-НТЗ-10(6) и ЗНОЛП-НТЗ-10(6) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также камеры одностороннего обслуживания (КСО), и являются комплектующим изделием. Трансформаторы выполнены с одним заземленным выводом обмотки ВН и рассчитаны на фазное напряжение.
Наличие: Уточнить у менеджера
25 950,00 руб.

Характеристики

Общие характеристики

Марка ЗНОЛ
Класс напряжения 10 кВ
Наибольшее рабочее напряжение 12 кВ
Номинальное напряжение первичной обмотки 10/√3 10,5/√3 11/√31 кВ
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,2 10..30
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5 20..100
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0 50..200
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0 150..300
Номинальная частота 50 или 60 Гц
Предельная мощность трансформатора вне класса точности 400 или 630 ВА
Класс точности дополнительной вторичной обмотки 3, 3Р
Номинальное напряжение основной вторичной обмотки 100/√3 В
Номинальное напряжение дополнительной вторичной обмотки 100/3, 100 В
Номинальная мощность дополнительной вторичной обмотки 100, 200 В∙А

Дополнительная информация

ТРЕБОВАНИЯ К НАДЕЖНОСТИ

Для трансформатора установлены следующие показатели надежности:

Пример записи обозначения трансформатора напряжения заземляемого, однофазного электромагнитного, с литой изоляцией: ЗНОЛ-НТЗ-10-0,5/3-100/100 УХЛ 2

10 - класса напряжения;

0,5 - класс точности вторичной обмотки, для подключения цепей измерения;

3 - класс точности вторичной обмотки, для подключения цепей защиты;

100 - нагрузка для измерительной обмотки;

100 - нагрузка для защитной обмотки;

«УХЛ» - климатическое исполнение;

2 - категория размещения ГОСТ 15150-69 при его заказе и в документации другого изделия.

  • средняя наработка до отказа – 2´105 ч.;
  • - полный срок службы – 30 лет.
