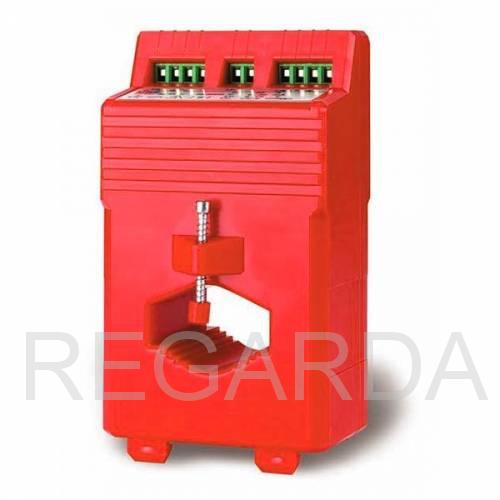

Преобразователь MBS SWMU 41.51 600A 4..20мА/0..10В 230 VAC

Артикул:
SWMU-41.51-600A
Производитель:
MBS AG
Преобразователи измерительные силы переменного тока SWMU (далее преобразователи) предназначены для измерения и преобразования силы переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля 0...20 (4...20) мА» и униполярное напряжение 0...10 (2... 10) В, пропорциональные среднеквадратическому значению силы входного переменного тока.
Наличие: Под заказ
14 805,00 руб.
Быстрая покупка

Общее описание

Принцип действия преобразователей состоит в преобразовании среднеквадратических значений силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.

После масштабного преобразования сигнала силы входного переменного тока входным трансформатором тока, он детектируется и одновременно преобразуется в сигналы интерфейсов «токовая петля 0.. .20 (4.. .20) мА» и униполярное напряжение 0... 10 (2... 10) В.

В преобразователе используются детектор средних значений, а выходные сигналы пропорциональны среднеквадратическому значению силы тока, вычисленному по измеренному среднему значению для синусоидальной формы сигнала.

Преобразователь содержит трансформатор тока, детектор, интерфейсные схемы и стабилизированный источник питания.

Питание различных модификаций преобразователей осуществляется от источника измеряемого тока, или от внешнего источника переменного или постоянного тока. В зависимости от типа применяемого питания конструкция цепей питания преобразователей различна и может включать в себя трансформатор, выпрямитель или стабилизатор питания. в связи с этим масса преобразователей может быть различна.

Конструктивно преобразователи состоят из трансформатора тока и печатной платы с электронными схемами, размещенными в корпусе из изолирующего

Характеристики

Напряжение питания 230 В
Номинальный ток 600 А
Коммутируемое напряжение 4…20 m A und 0…10 V В
Погодные условия эксплуатации -5 +40 С°
Габаритные размеры корпуса 135х80х72 мм
Вес 0,300-0,600 кг

Дополнительная информация

Наработка - 40000 часов

Срок службы не менее 10 лет
