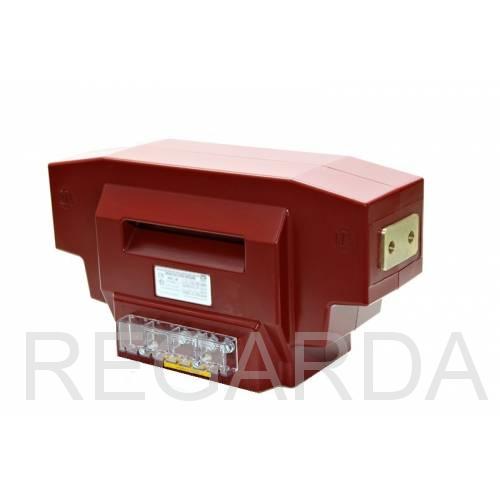

Трансформатор тока ТОЛ-НТЗ-10-41А-0.5Fs10/10Р10-10/15- 150/5 16кА УХЛ2
Трансформаторы тока ТОЛ-НТЗ-10-41 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующими изделиями.
Наличие:
В наличии
Цена по запросу
Общее описание
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Рабочее положение трансформатора в пространстве – любое
Характеристики
Общие характеристики |
|
| Марка | ТОЛ |
| Напряжение | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальное напряжение | 10 кВ |
| Номинальный первичный ток | 5...800 А |
| Номинальный вторичный ток | 1 - 5 А |
| Число вторичных обмоток | до 4 |
| Номинальные вторичные нагрузки,В-А, вторичных обмоток для измерений и учета при cosφ2 =1 | 5...30 ВА |
| Номинальные вторичные нагрузки, В•А, вторичных обмоток для измерений, учета и защиты при cosφ2 =0,8 | 10...60 ВА |
| Класс точности обмоток для измерения 0,2S; 0,2; 0,5S обмоток для измерения | 0,2S; 0,2; 0,5S; 0,5 |
| Класс точности обмоток для измерения 0,2S; 0,2; 0,5S обмоток для защиты | 5Р; 10Р |
| Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более | 5..20 |
| Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее | 10...30 |
| Испытание основной изоляции одноминутным напряжением промышленной частоты для уровня изоляции а | 28 кВ |
| Испытание основной изоляции одноминутным напряжением промышленной частоты для уровня изоляции б | 42 кВ |
Дополнительная информация
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе
