Общее описание

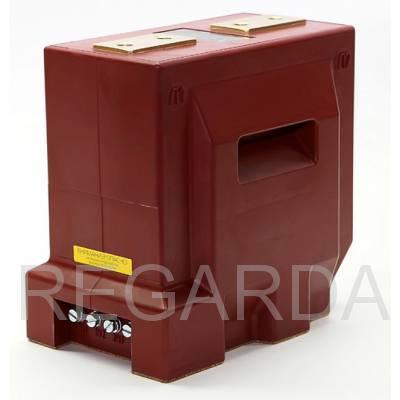

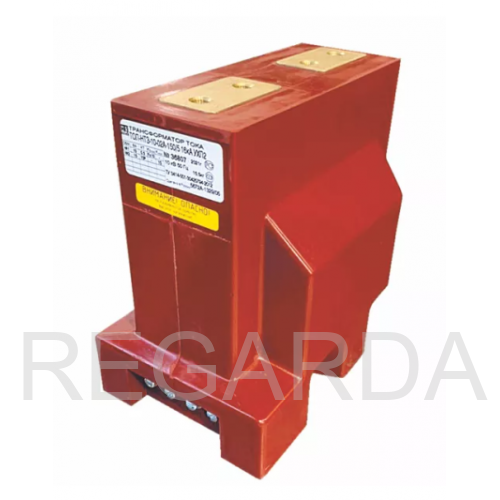

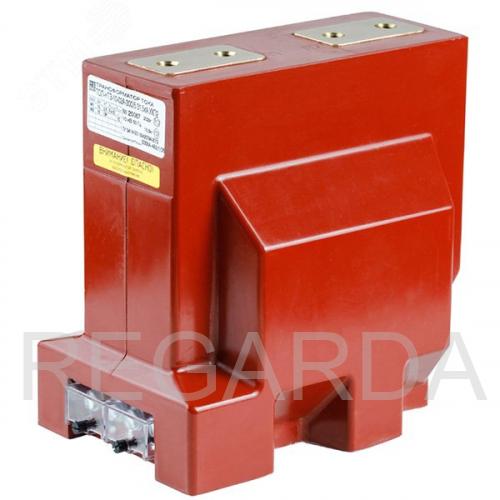

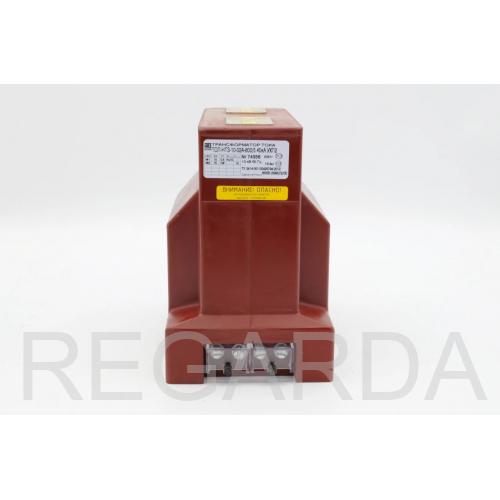

ТОЛ-НТЗ-10-02А-0.5Fs10
Малогабаритный опорный измерительный трансформатор тока внутренней установки с классом изоляции 10 кВ.
Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления.
Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Корпус трансформаторов выполнен из эпоксидного компаунда, который
одновременно является главной изоляцией и обеспечивает защиту обмоток
от механических и климатических воздействий.
Трансформаторы с различными конструктивными исполнениями
отличаются между собой размерами корпуса, формой, массой и расположением
контактных выводов первичной обмотки.
Выводы первичной обмотки расположены на верхней или боковой
поверхности трансформаторов. Трансформаторы, имеющие в своем обозначении
букву «П», имеют возможность переключения по первичной стороне.
Трансформаторы, имеющие в своем обозначении букву «Б», оснащены
изолирующими барьерами.
Вторичные обмотки размещены каждая на своем магнитопроводе.
Выводы вторичных обмоток расположены в нижней части трансформатора и имеют
следующие варианты исполнений:
- А — параллельно установочной поверхности;
- В — перпендикулярно установочной поверхности;
- С — из гибкого провода, параллельно установочной поверхности;
- Е — в клеммной коробке на металлическом основании.
Межповерочный интервал – 16 лет.
Трансформаторы ремонту не подлежат.
Средняя наработка до отказа – 4∙105 часов.
Средний срок службы – 30 лет.
