Общее описание

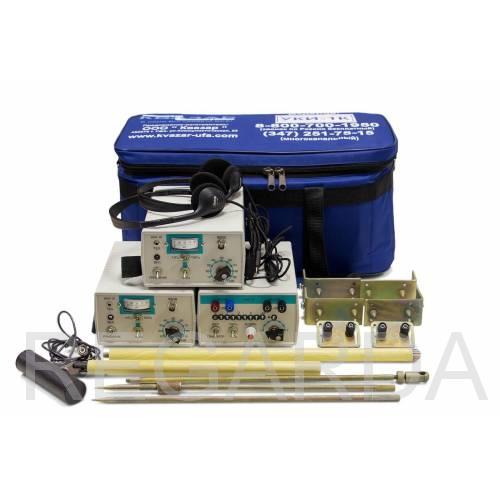

Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для определения трассы, глубины залегания и дефектов в изоляционном покрытии подземных трубопроводов и кабелей изготовленных из электропроводящих материалов.

Определение трассы и глубины залегания подземных коммуникаций осуществляется методом электромагнитной локации поля, создаваемого током, который наводится в исследуемом объекте специальным источником сигнала – генератором или станцией электрохимической катодной защиты. Сигнал, имеющий фиксированные частоты, выделяется направленной электромагнитной антенной установки,  усиливается и индицируется приемником сигнала.

На подземные коммуникации для определения дефектов в их изоляционном покрытии подается напряжение сигнала от генератора или катодной станции. Установка позволяет измерять потенциал на поверхности земли, создаваемый при протекании тока утечки через поврежденные участки изоляции исследуемого объекта.

ТУ 4276-015-12719185-2007

Характеристики

Дополнительная информация

поиск повреждений на частоте 10000 Гц;

выходная мощность генератора до 100 Вт;

дальность обследования трубопровода увеличена до 5 км;
