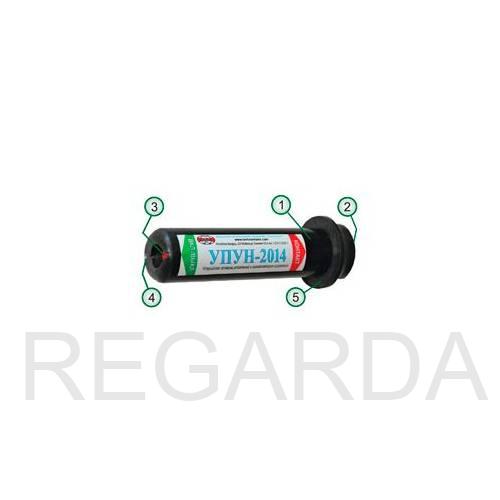

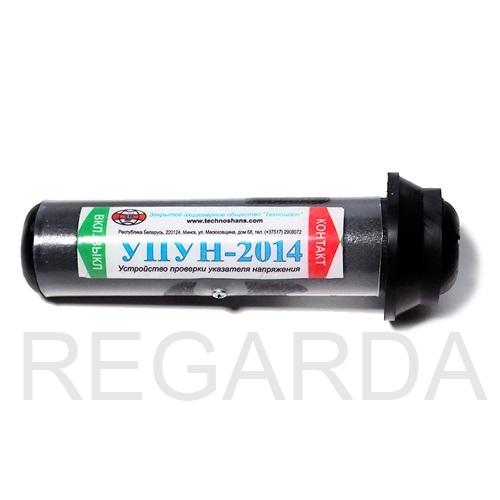

Внешний вид УПУН представлен на рис. 1. В пылезащищенном противоударном стеклопластиковом цилиндрическом корпусе 1 размещены генератор высоковольтных импульсов и источник питания с временем хранения не менее 8 лет. Торцы корпуса 1 снабжены контактным электродом 2, кнопкой включения 3 и светодиодным индикатором 4, который обеспечивает как индикацию включенного состояния, так и функции фонаря.
Со стороны контактного электрода 2 корпус устройства снабжен ограничительным кольцом 5.
Амплитуда высоковольтных импульсов на контактной площадке 4 устройства УПУН достигает нескольких сотен вольт.
При отсутствии электроустановки, о которой заведомо известно, что она находится под напряжением, УПУН-2014 позволяет выполнять проверку указателей напряжения непосредственно на рабочем месте.
Вес | 0,2 кг |
