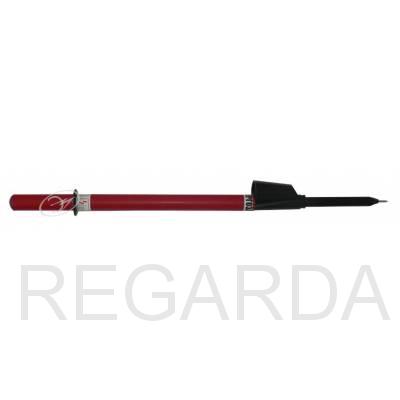

Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ – 10СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц. Для силовых трансформаторов применяется только как указатель, но не фазировочник.
Принцип действия фазоуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые. Фазоуказатель УВНФ – 10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

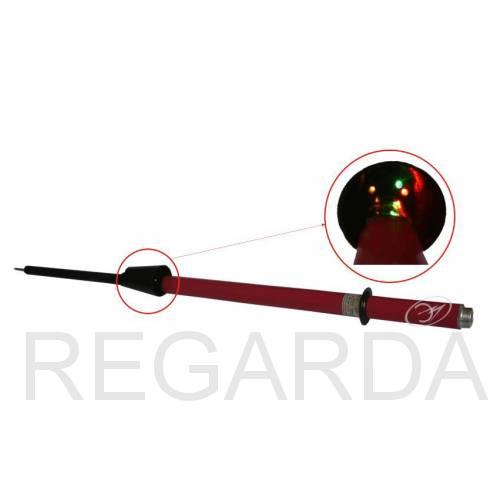

Фазоуказатель позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО – 10 – 4 – 6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом. Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей (Майкрочип, Филипс, Панасоник), а также литиевым источником питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки АBС и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
Рабочее напряжение | 6-10 кВ |
Порог индикации | 1,5 кВ |
Виды индикации | световая-импульсная, звуковая-прерывистая |
Метод измерения | контактный |
Опция | Проверка совпадения фаз |
Источник питания | 1 |
Габаритные размеры | Ф72х900 мм |
Погодные условия эксплуатации | -45 +40 С° |
Вес | 0,600 кг |
