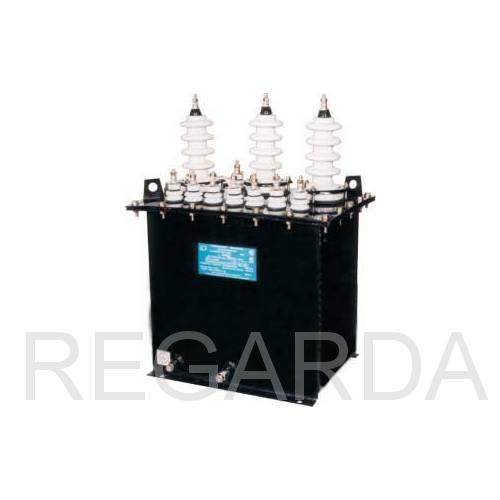

Трансформатор без защитной крышки НАМИТ-10-2 УХЛ2 10 кВ

Артикул:
SZT004
Производитель:
Самарский трансформатор
Трансформатор напряжения НАМИТ-10 трехфазный, антирезонансный, масляный представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
трансформатор напряжения контроля изоляции (ТНКИ), трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, дополнительные вторичные -разомкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
трансформатор нулевой последовательности (ТНП), двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на крышку трансформатора.
Наличие: Уточнить у менеджера
Цена по запросу

Общее описание

Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе.

Трансформаторы устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.
Климатическое исполнение «УХЛ», категория размещения 2 по ГОСТ 15150.

Дополнительная информация

Наименование параметра Значение
Номинальное напряжение обмоток, кВ:

- первичной

6;10;(6,3)

- вторичной основной

0,1 (0,11)

- вторичной дополнительной

0,1/3 (0,11/3)

Номинальная мощность обмоток, ВА

для кл. 0,2

для кл. 0,5

вторичной основной для при измерении линейных напряжений и симметричной нагрузке в классе точности:

0,2

75

0,5

150

200

1,0

270

300

3,0

600

вторичной дополнительной

30

Предельная мощность обмоток вне класса точности, ВА

первичной

1000

вторичной

900

вторичной дополнительной

100

Габаритные размеры трансформаторов НАМИТ.
