Общее описание

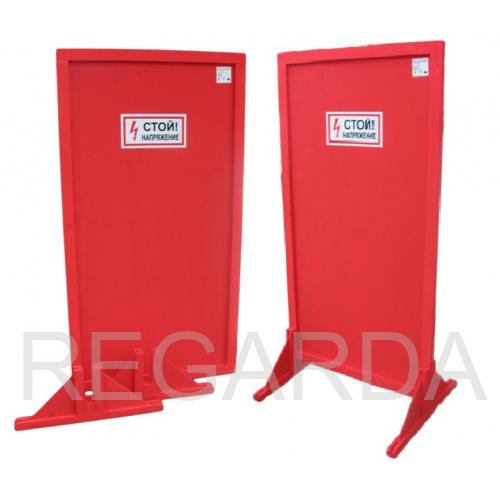

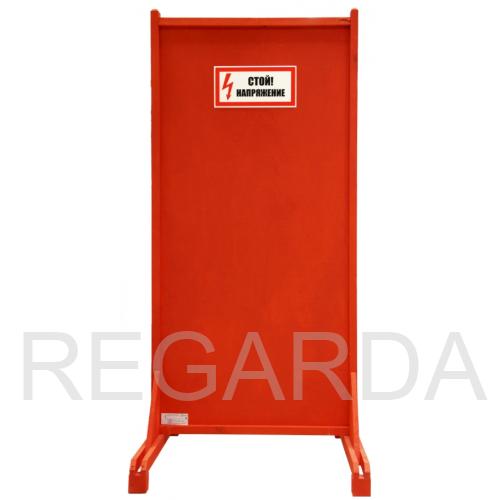

Щит диэлектрический деревянный ЩОП-1700-ОНИКС В1700хД850хШ600мм

Назначение

Щит ограждения переносной деревянный ЩОП-1700 предназначен для использования в качестве дополнительного электрозащитного средства в электроустановках напряжением до 10 кВ включительно для предотвращения случайного приближения и прикосновения к токоведущим частям, находящимся под напряжением и расположенным вблизи места выполнения работ, ограждения проходов в помещениях, куда вход работающим запрещен, предотвращения включения аппаратов.

Условное обозначение щита ЩОП-1700:

Щ - щит
О - ограждения
П - переносной
1700 - минимально допустимая высота щита в мм, согласно нормативам

Мы сами производим диэлектрические щиты - возможно изготовление по размерам заказчика!

Комплектация

Щит ограждения ---1 шт.
Опора (съемные ножки) ---2 шт.
Паспорт ---1 шт.
Плакат "СТОЙ! НАПРЯЖЕНИЕ!" ---1 шт.

Основные сведения о щите переносном ЩОП:

• Щиты (ширмы) ЩОП-1700 изготовлены из сухого дерева, без применения металлических крепежных деталей в соответствии с требованиями Инструкции по применению и испытанию средств защиты, используемых в электроустановках . Щиты ограждения диэлектрические, нормы. (Приказ Минэнерго России от 30.06.2003 N 261)

• Конструкция щита прочная и устойчивая, исключающая его деформацию и опрокидывание.

• Высота щита не менее 1,7 м, а расстояние от нижней кромки до пола - не более 100 мм.

• Для удобства транспортировки и хранения, опоры (подставки) выполнены съемными.

• На щитах укреплены предупреждающие плакаты "СТОЙ! НАПРЯЖЕНИЕ" или нанесены соответствующие надписи.

• Климатическое исполнение «У» категории 1 по ГОСТ 15150.

• Длительно допустимая рабочая температура от -60 до +90 С.

Правила эксплуатации

• В эксплуатации щиты не испытывают. Их осматривают не реже 1 раза в 6 мес., а также непосредственно перед применением. При осмотрах следует проверять прочность соединения частей, их устойчивость и прочность деталей, предназначенных для установки или крепления щитов, наличие плакатов и знаков безопасности.

• При установке щитов, ограждающих рабочее место, должны выдерживаться расстояния до токоведущих частей, находящихся под напряжением, согласно "Межотраслевым правилам охраны труда (правилам безопасности) при эксплуатации электроустановок". В электроустановках 6 - 10 кВ это расстояние при необходимости может быть уменьшено до 0,35 м.

• Щиты должны устанавливаться надежно, но они не должны препятствовать выходу персонала из помещения при возникновении опасности.

• Не допускается убирать или переставлять до полного окончания работы ограждения, установленные при подготовке рабочих мест.

Гарантия изготовителя:

1. Изготовитель гарантирует соответствие щита требованиям нормативной документации при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

2. Изготовитель оставляет за собой право в одностороннем порядке вносить несущественные изменения во внешний вид конструкции с целью улучшения технических возможностей при эксплуатации.

3. Гарантийный срок эксплуатации 12 месяцев со дня ввода щита в эксплуатацию

4. Срок службы 3 года со дня ввода изделия в эксплуатацию.
