Общее описание

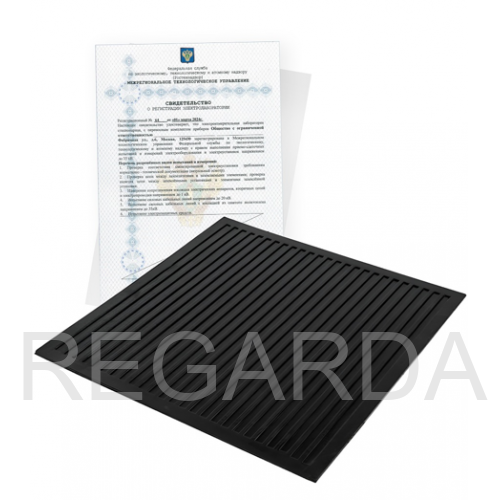

Ковры диэлектрические

Проверку ковров на испытательное напряжение и ток утечки производят переменным током с частотой (50÷0,2) Гц при (25±10) 0С и относительной влажности (45-75)%.

Испытание ковров проводят одним из трех методов.

Метод 1

Испытание проводится путём протягивания ковра между двумя металлическими валиками, выполняющими функцию электродов. Диаметр валиков составляет 200±25 мм.

При этом соблюдаются следующие условия:

• нижний валик заземлён и принудительно приводится в движение со скоростью (3±0,3) см/с;

• верхний валик подключён к источнику высокого напряжения и вращается свободно, без принудительного привода.

Длина электродов (валиков) должна быть достаточной для того, чтобы обеспечить испытание ковра по всей ширине — за исключением краевых участков шириной 50 мм с каждой стороны изделия.

В процессе испытания на электроды подаётся испытательное напряжение 20 кВ. Снятие напряжения также осуществляется на расстоянии 50 мм от линии соприкосновения валков-электродов до краёв ковра.

Таким образом, методика обеспечивает равномерную проверку диэлектрических свойств ковра по основной рабочей зоне, исключая краевые участки, которые по техническим требованиям не подлежат тестированию в данной конфигурации.

Метод 2

Испытание выполняется на образцах ковров размером 750×750 мм.

Процедура проводится следующим образом:

1. В металлическую ванну заливают воду, которая выполняет функцию заземлённого электрода.

2. Испытуемый образец ковра аккуратно укладывают в ванну таким образом, чтобы его края выступали над кромкой ванны примерно на 50 мм.

3. На лицевую поверхность размещённого образца наливают воду, после чего в неё погружают второй электрод.

4. При этом важно обеспечить, чтобы краевые участки образца шириной около 50 мм оставались сухими — эти зоны в испытании не участвуют.

Начало испытания фиксируется в момент, когда напряжение на электродах достигает значения 20 кВ. Образец выдерживают под этим напряжением в течение 1 минуты.

В процессе испытания контролируется ток утечки, проходящий через образец. Его величина не должна превышать 67 мА — это предельно допустимое значение, установленное нормативами. Превышение указанного порога свидетельствует о нарушении диэлектрических свойств ковра и является основанием для его браковки.

Метод 3

Диэлектрический ковёр испытывают, помещая его между двумя плоскими электродами. При этом критически важно, чтобы углы и боковые поверхности электродов были закруглены — радиус закругления боковой поверхности должен точно соответствовать половине толщины самого электрода. Размеры электродов подбирают таким образом, чтобы их края не доходили до краёв ковра на 50 мм с каждой стороны.

В случае если площадь электродов оказывается меньше площади ковра, допускается проведение испытания поэтапно. В такой ситуации процедуру выполняют последовательно по всей поверхности изделия, тщательно следя за тем, чтобы смежные участки ковра подвергались воздействию испытательного напряжения не более одного раза.

Процесс испытания предполагает плавное повышение переменного напряжения промышленной частоты (50 Гц) до значения 20 кВ. После достижения этого уровня напряжение удерживают в течение одной минуты. На протяжении всего испытания ведётся непрерывный контроль тока утечки, предельно допустимое значение которого составляет 160 мА/м² — превышение этого порога свидетельствует о нарушении диэлектрических свойств материала.

Согласно положениям ГОСТ, среди существующих методов испытаний выделяется первый как наиболее предпочтительный, хотя его практическая реализация сопряжена с определёнными техническими сложностями. Второй метод имеет ограниченную область применения и может использоваться исключительно для ковров размером 750×750 мм. В свою очередь, третий метод отличается максимальной простотой в эксплуатации, что делает его наиболее удобным для практического применения.

Нормы и периодичность электрических испытаний диэлектрических ковриков регламентируются соответствующими нормативными документами с учётом типа изделия, условий его эксплуатации и требований отраслевых стандартов.
