Общее описание

Высоковольтные указатели напряжения конструктивно должны включать четыре ключевые части: рабочую, индикаторную, изолирующую и рукоятку. При этом важнейшим параметром является напряжение индикации — оно обязано составлять не более 25% от номинального напряжения электроустановки, для которой предназначен прибор. Ещё одно критическое требование касается скорости срабатывания: первый сигнальный отклик после контакта с токоведущей частью, находящейся под напряжением на уровне 90% от номинального фазного, должен появиться не позднее чем через 1,5 секунды.

Обязательной процедурой для указателей напряжения, предназначенных для проверки отсутствия напряжения в сетях свыше 1000 В, являются регулярные испытания. Их проводят с периодичностью один раз в 12 месяцев.

Перед каждым применением для проверки отсутствия напряжения указатель необходимо предварительно протестировать на токоведущих частях, гарантированно находящихся под напряжением. Это стандартная процедура, обеспечивающая достоверность показаний. Однако на практике встречаются ситуации, когда электроустановка полностью обесточена и не имеет доступных токоведущих частей под напряжением. В таких случаях некоторые пользователи прибегают к альтернативным способам — используют встроенную функцию самопроверки или специальные проверочные устройства. Важно понимать, что подобные методы не предусмотрены действующими инструкциями по охране труда и формально считаются нарушением требований безопасности. Их применение осуществляется исключительно на собственный риск и не может заменять регламентированные процедуры проверки.

Эксплуатационные испытания указателей напряжения в лаборатории

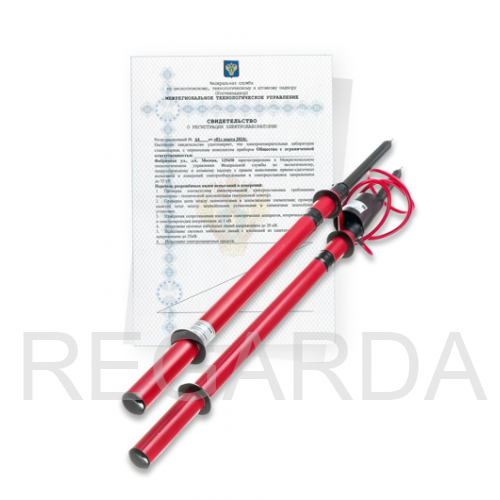

Указатели напряжения подлежат обязательным испытаниям в электролаборатории не реже одного раза в год. Процесс проверки начинается с тщательного визуального осмотра изделия, в ходе которого специалисты оценивают общее состояние прибора, выявляют возможные механические повреждения, проверяют целостность конструктивных элементов и соответствие маркировки заявленным характеристикам.

После визуального контроля переходят к высоковольтным испытаниям, в рамках которых тестируют изолирующую и рабочую части указателя. При этом важно отметить: проверка рабочей части выполняется не для всех моделей, а только для тех конструкций, где существует риск возникновения междуфазных замыканий или замыкания фазы на землю. Такие указатели легко распознать по наличию металлических элементов в зоне соединения изолирующей и рабочей частей.

Одним из ключевых этапов испытаний является проверка напряжения индикации. Согласно нормативам, этот показатель должен составлять не более 25% от минимального рабочего напряжения электроустановки, для которой предназначен указатель. Например, для прибора, рассчитанного на работу в сетях 6–35 кВ, напряжение индикации не должно превышать 1,5 кВ. Это требование обеспечивает достоверное срабатывание устройства при реальных условиях эксплуатации.

По завершении всех тестовых процедур на указатель наносится специальная бирка установленного образца, где указывается дата следующего планового испытания. Одновременно оформляется официальный протокол испытаний, фиксирующий все измеренные параметры, выводы о пригодности прибора к дальнейшей эксплуатации и, при необходимости, рекомендации по устранению выявленных недочётов. Этот комплект документов подтверждает соответствие указателя напряжения действующим стандартам безопасности и правомерность его использования на объектах электроэнергетики.

Различные виды индикации и дополнительные функции

Современные указатели напряжения свыше 1000 В представлены широким ассортиментом приборов, которые различаются прежде всего типами индикации и набором дополнительных функций. В конструкциях таких устройств могут использоваться разные виды индикаторов — от классических световых ламп до современных светодиодных элементов и цифровых дисплеев. Многие модели оснащаются полезными вспомогательными функциями: например, встроенной системой самопроверки работоспособности, возможностью бесконтактного определения наличия напряжения или виброоповещениями, повышающими удобство и безопасность эксплуатации. Благодаря этим опциям персонал может быстро убедиться в исправности прибора перед началом работ и оперативно реагировать на присутствие опасного потенциала.

При этом крайне важно учитывать функциональные ограничения указателей напряжения. На практике иногда случается, что электротехнический персонал пытается с их помощью диагностировать однофазные короткие замыкания или выявлять обрывы фаз. Однако подобные действия принципиально неверны: указатели напряжения не предназначены для решения таких задач. Результаты подобных проверок не могут считаться достоверными — они способны ввести в заблуждение, спровоцировать ошибочные выводы и создать угрозу безопасности.

Для точной диагностики коротких замыканий и обрывов фаз необходимо применять специализированные методы и профильное измерительное оборудование. Только такие приборы — например, измерители сопротивления изоляции, фазоуказатели или многофункциональные диагностические комплексы — способны обеспечить необходимую точность и достоверность измерений. Их использование позволяет получить объективные данные о состоянии электрической сети и полностью исключить риски, связанные с применением неподходящих инструментов.
