Общее описание

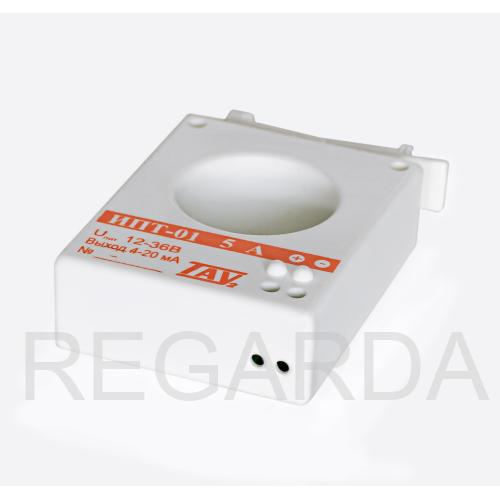

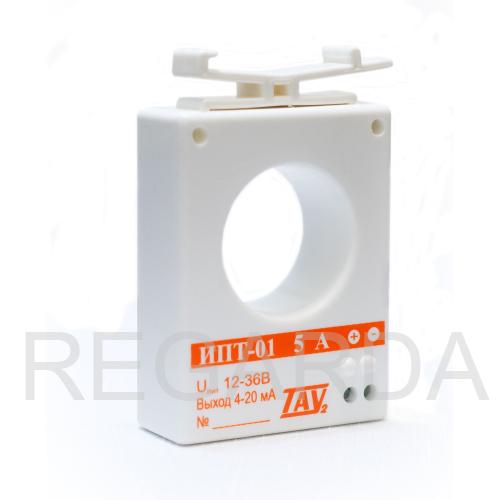

Преобразователь измерительный ИПТ-01 5А 12-36В 4-20мА предназначен для бесконтактного первичного преобразования переменного тока частотой 50Гц в унифицированный сигнал постоянного тока 4-20мА для его передачи на удалённую автоматизированную систему регистрации.

Подключение преобразователя к объекту измерений производится путём пропускания провода с измеряемым током через отверстие в корпусе преобразователя. При необходимости преобразователь может быть закреплён на любой непроводящей поверхности винтами М3 из немагнитного материала через технологические отверстия в корпусе преобразователя.

Корпус выполнен из пластмассы, является неразборным.

Некоторые характеристики:

• степень защиты: IP54;
• рабочая температура: -45…+60°C;
• диапазон измерения переменного тока: 5А;
• постоянная времени установления выходного сигнала: не более 0,1с;
• напряжение питания: =12...36В;
• предельно допустимое напряжение питания: =40В;
• мощность потребления: не более 0,8ВА;
• габаритные размеры: 52x67x20мм;
• масса: 0,1кг.
