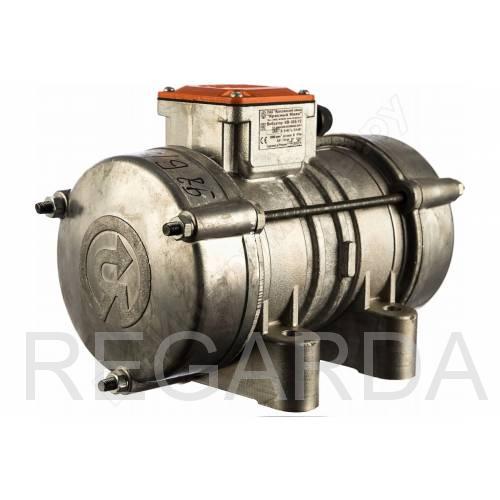

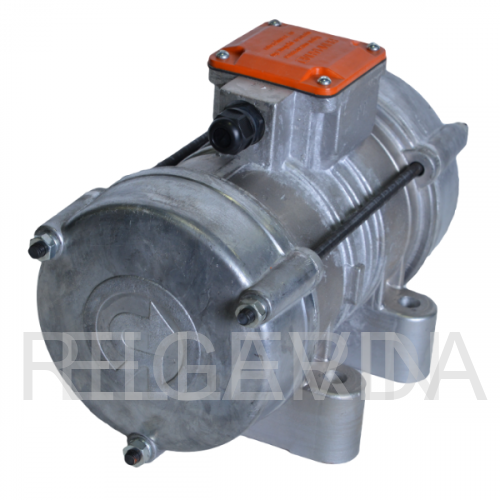

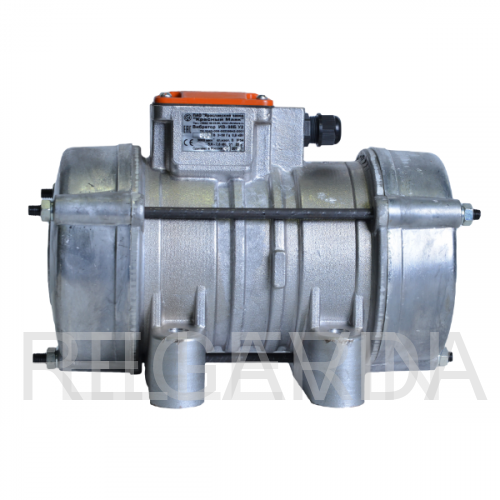

КРАСНЫЙ МАЯК ИВ-98Б 380В площадочный вибратор
Общее описание
Описание
Вибратор КРАСНЫЙ МАЯК ИВ-98Б 380В общего назначения – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения

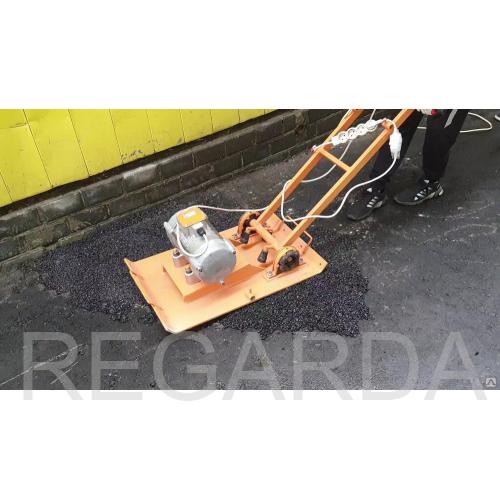

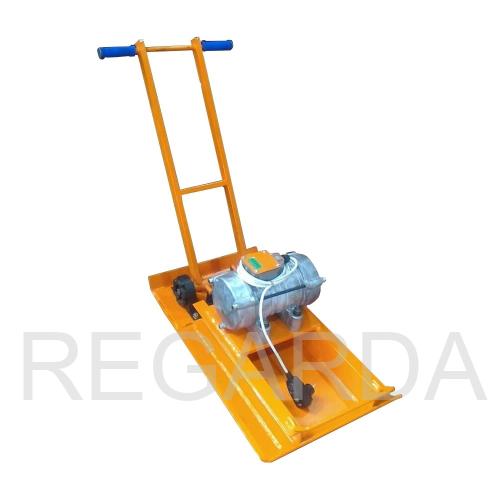

Вибратор КРАСНЫЙ МАЯК ИВ-98Б 380В предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Характеристики
| Напряжение, В | 380 |
| Вынуждающая сила Макс. | 11 кН |
| Вынуждающая сила Мин. | 5 кН |
| Вынуждающая сила | 5.6 .. 11.3 кН |
| Габаритные размеры | 365х235х250 мм |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Масса | 20 кг |
| Номинальная потребляемая мощность | 0.9 кВт |
| Присоединительные размеры | 130х190 мм |
| Средняя наработка до отказа | 700 часы |
| Статический момент | 5.7 .. 11.4 кг.см |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Тип обмотки | Медная обмотка |
| Частота вибрации | 50 Гц |
| Частота колебаний синхронная | 3000 обр/мин |
| Частота тока | 50 Гц |
Дополнительная информация
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
