Общее описание

Особенности тензометрического кабеля

В зависимости от модели датчика и оборудования, к которому он подключается, необходимо использовать:

• 4-х жильный тензометрический кабель. Две жилы предназначены для подачи питания, две — для передачи данных.
• Шестижильный. Провод содержит две дополнительные жилы для обеспечения обратной связи или иных служебных функций, предусмотренных производителем оборудования.

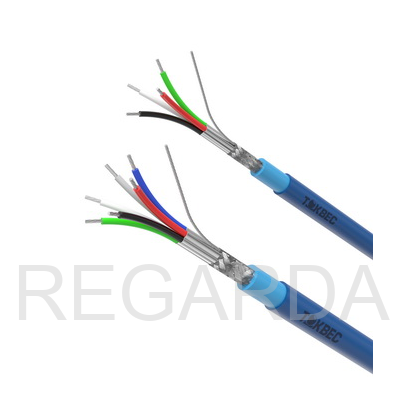

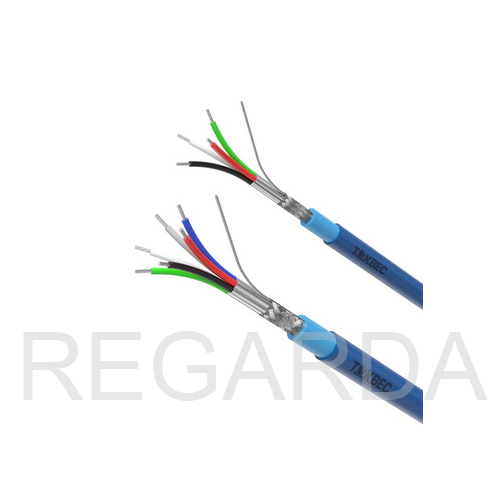

Состав кабеля (от центра к внешнему слою):

• 4 или 6 проводов сечением 0,21 мм2. Каждый провод состоит из тонких медных жил со специальным покрытием. Провода имеют стандартную цветовую схему.
• Экран двухслойный:металлическая фольга и оплетка. Служит для снижения влияния наводок от электрических приборов.
• Внутренняя оболочка из поливинилхлорида.
• Наружная оболочка из полиуретана (ПУ+) с улучшающими добавками. Необходима для защиты от влаги, агрессивных воздействий среды и механического повреждения.

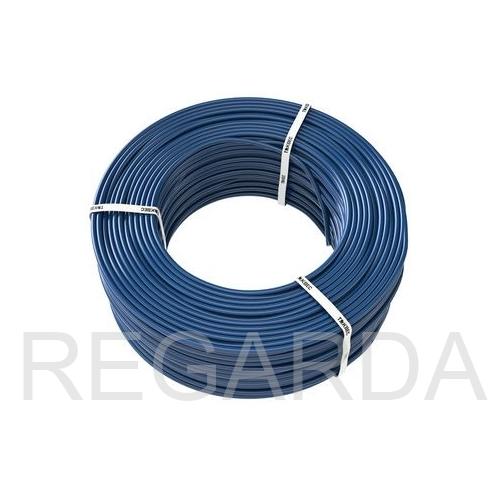

Тензокабель сохраняет работоспособность при низких температурах до -40 °C включительно. Наружная защитная оболочка окрашена в сапфировый цвет (RAL 5003) для быстрой идентификации кабеля среди других электрических проводов. Качественные материалы, использованные при производстве тензокабеля, гарантируют долгий срок эксплуатации до 10-15 лет, высокую надежность и точность передаваемых с датчика измерений.
