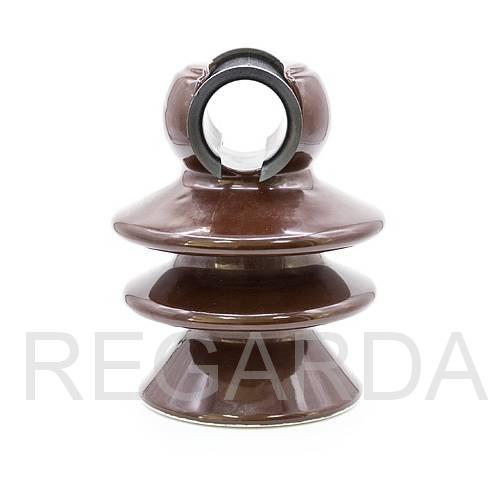

Изолятор ШФ-20 УО штыревой

Артикул:
SHF20YO
Производитель:
ООО "ЮИК"
Изоляторы ШФ-20УО (изоляторы ШФ-20Г1 ) штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач на линиях c использованием СИП напряжением до 20 кВ
Наличие: Уточнить у менеджера
509,00 руб.
Быстрая покупка

Общее описание

Изоляторы ШФ-20УО (изоляторы ШФ-20Г1 ) штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач на линиях c использованием СИП напряжением до 20 кВ.

В связи с внедрением во второй половине 90-х годов высоковольтных линий с самонесущими изолированными проводами были разработаны отечественные штыревые фарфоровые изоляторы ШФ-20 специальной конструкции для ВЛИ 6, 10, 20 кВ.

Изолятор ШФ-20УО ( ШФ-20Г1 ) монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.

Технические характеристики изоляторов ШФ-20УО и ШФ20Г1 полностью идентичны. Отличие в обозначении изоляторов связано, с тем, что их изготавливают разные заводы-изготовители.

Технические характеристики:

  • Номинальное напряжение, кВ: 20
  • Разрушающее усилие на изгиб, кН: 13
  • Длина пути утечки, мм: 325 (400)
  • Выдерживаемое напряжение 50 Гц (под дождем), кВ: 55 (65)
  • Выдерживаемое напряжение в сухом состоянии, кВ: 85
  • Масса, кг: 3,3 (3,8)

Характеристики

Рабочее напряжение 20 кВ
Тип изделия штыревой
Материал изготовления фарфор
Габаритные размеры корпуса 175x175x224 мм
Вес 3,600 кг
