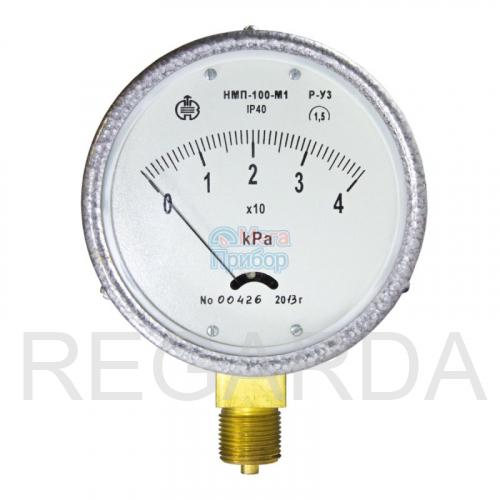

Напоромеры НМП-100-М1Р, тягонапоромеры ТНМП-100-М1Р, тягомеры ТмМП-100-М1Р

Общее описание

Описание

Напоромеры, тягонапоромеры, тягомеры используются для измерения вакуумметрического и избыточного давлений воздуха и неагрессивных газов.

Данный вид напоромеров занимает важное место в линейке приборов для измерений малых давлений.

Напоромером в наше время называют некий измерительный прибор, основная задача которого заключается в измерении вакуумметрического либо избыточного давления, в той или иной среде. Причем чаще всего при помощи напоромера измеряется давление в газообразной среде.

Существуют как дифференциальные напоромеры, так и тягонапоромеры с мембранными коробками – исполненные по тиру аналогов стандартного напоромера. С их помощью можно измерять давление не только в не загрязненных, газообразных, а и в сухих средах.

Стоимость напоромеров напрямую зависит от их функциональных возможностей.

Чаше всего они используются в современной промышленности: в газовых котельных. Также в них кроме напоромеров могут быть установлены и иные приборы, отвечающие за измерение воды, газа, тепла поставляемых при помощи насосов в емкости. Именно от этих приборов через так называемые «вторичные» измерительные приборы все данные поступают на пульт к операторам.

Таким образом, операторы, не отходя от рабочего места, получают все необходимые им данные, что в значительной степени облегчает их задачу и делает работу подобных промышленных объектов практически полностью автоматизированной. Иными словами, сравнительно невысокая стоимость напоромеров НМП-100-М1Р упрощает ход рабочего процесса в целом.

Основные технические характеристики

ТмМП-100-М1Р	НМП-100-М1Р	ТНМП-100-М1Р	Класс точности
кПа	кПа	кПа
от –0,4 до 0	от 0 до +0,4	от –0,2 до +0,2	2,5
от –0,6 до 0	от 0 до +0,6	от –0,3 до +0,3	2,5
от –1 до 0	от 0 до +1	от –0,5 до +0,5	1,5; 2,5-1,5-2,5; 2,5
от –1,6 до 0	от 0 до +1,6	от –0,8 до +0,8
от –2,5 до 0	от 0 до +2,5	от –1,25 до +1,25
от –4 до 0	от 0 до +4	от –2 до +2
от –6 до 0	от 0 до +6	от –3 до +3
от –10 до 0	от 0 до +10	от –5 до +5
от –16 до 0	от 0 до +16	от –8 до +8
от –25 до 0	от 0 до +25	от –12,5 до +12,5
от –40 до 0	от 0 до +40	от –20 до +20

Климатические исполнения:

У3 – для работы при температуре от - 50 до + 60°С и относительной влажности до 98% при 35°С.

Т3 - для работы при температуре от - 25 до + 55°С и относительной влажности до 98% при 35°С.

Степень защиты: IP40 по ГОСТ 14154-2015.

Интервал между поверками: 2 года.

Масса прибора: не более 0,8 кг.

Средний срок службы: не менее 10 лет.

Гарантийный срок хранения: 3 года с даты изготовления.

Гарантийный срок эксплуатации: 2 года в пределах гарантийного срока хранения с даты ввода в эксплуатацию.

Пример заказа:

Напоромер с верхним пределом измерений 10 кПа, класс точности 1,5, исполнения У3 с резьбой М20х1,5:

"Напоромер НМП-100-М1Р-10кПа-1,5-У3-М20х1,5 ТУ25-7305.016-90".

Применение и принцип действия

Основная область применения – системы газораспределения или газопотребления (печное хозяйство или котельные), объект контроля – давление под сводом печи, разрежение в дымоходах и боровах, а также давление природного газа в газорегуляторных установках, газовых котельных, что объясняет широкое использование напоромера в металлургии, энергетике и нефтяной промышленности. Воздух или иной газ, где проводится измерение давления, не должен обладать агрессивными свойствами и повреждать прибор. Принцип действия напоромера НМП-100-М1Р основан на работе чувствительного мембранного блока, механически связанного со стрелкой, которая отклоняется под действием давления в одну или другую сторону. Принцип его работы, устройство и вид имеет сходство с манометром. НМП-100-М1Р является аналогом таких напоромеров как КМ-22, 612.20 и прочих. НМП-100-М1Р отличает от них ограниченный сектор движения стрелки и сравнительно низкая цена.
