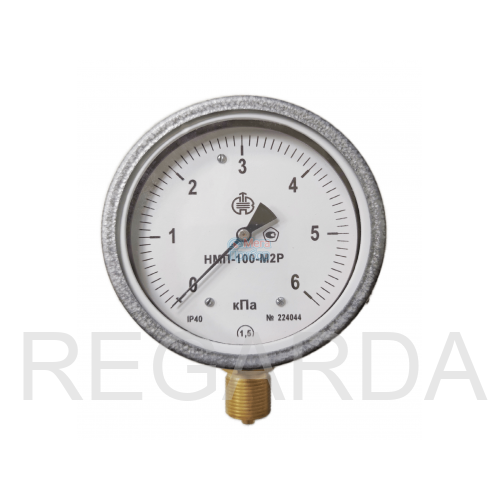

Напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р, тягомеры ТмМП-100-М2Р
Общее описание
Напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р, тягомеры ТмМП-100-М2Р с резьбовым радиальным штуцером используются для измерения низких давлений газов не агрессивных к материалам измерительной системы приборов. Напоромеры НМП-100-М2Р измеряют низкое избыточное давление. Тягомеры ТмМП-100-М2Р измеряют низкое вакуумметрическое давление. Тягонапоромеры ТНМП-100-М2Р измеряют низкое вауумметрическое и избыточное давление.
Основные технические характеристики
Наименование, условное обозначение и диапазоны показаний
| ТмМП-100-М2 | НМП-100-М2 | ТНМП-100-М2 | Класс точности |
| кПа | кПа | кПа | |
| от –0,4 до 0 от -0,6 до 0 |
от 0 до +0,4 от 0 до +0,6 |
от –0,2 до +0,2 от -0,3 до +0,3 |
2,5 |
| от –1 до 0 от –1,6 до 0 от –2,5 до 0 от –4 до 0 от –6 до 0 от –10 до 0 от –16 до 0 от –25 до 0 от –40 до 0 |
от 0 до +1 от 0 до +1,6 от 0 до +2,5 от 0 до +4 от 0 до +6 от 0 до +10 от 0 до +16 от 0 до +25 от 0 до +40 |
от –0,5 до +0,5 от –0,8 до +0,8 от –1,25 до +1,25 от –2 до +2 от –3 до +3 от –5 до +5 от –8 до +8 от –12,5 до +12,5 от –20 до +20 |
1,5; 2,5-1,5-2,5; 2,5 |
Предельно допустимое рабочее давление (для данных тягомеров, напоромеров, тягонапоромеров) не должна превышать диапазона показаний. При превышении давления мембранная коробка может выйти из строя.
Межповерочный интервал – 2 года.
Климатические исполнения:
- У3 – Стандартное для работы при температуре от минус 50 до плюс 60° С и относительной влажности до 98% при 35° С;
- Т3 – для работы при температуре от минус 25 до плюс 55° С и относительной влажности до 100% при 35° С.

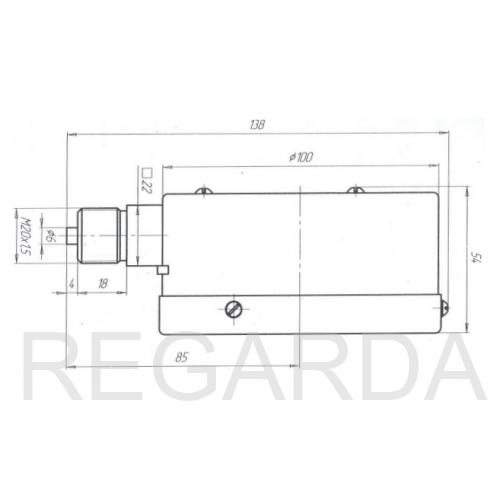

Резьба присоединения: G½ или M20×1,5.
Степень защиты - IP40
Диаметр корпуса - 100 мм
Масса не более 0,6 кг
Применение и принцип действия
Основная область применения – системы газораспределения или газопотребления (печное хозяйство или котельные), объект контроля – давление под сводом печи, разрежение в дымоходах и боровах, а также давление природного газа в газорегуляторных установках, газовых котельных, что объясняет широкое использование напоромера в металлургии, энергетике и нефтяной промышленности. Воздух или иной газ, где проводится измерение давления, не должен обладать агрессивными свойствами и повреждать прибор. Принцип действия напоромера НМП-100-М2Р основан на работе чувствительного мембранного блока, механически связанного со стрелкой, которая отклоняется под действием давления в одну или другую сторону.Принцип его работы, устройство и вид имеет сходство с манометром. НМП-100-М2Р является аналогом таких напоромеров как КМ-22, 612.20 и прочих. НМП-100-М2Р отличает от них ограниченный сектор движения стрелки и сравнительно низкая цена.
Характеристики
| Габаритные размеры корпуса | 100 мм |
| Вес | 0,6 кг |
