Общее описание

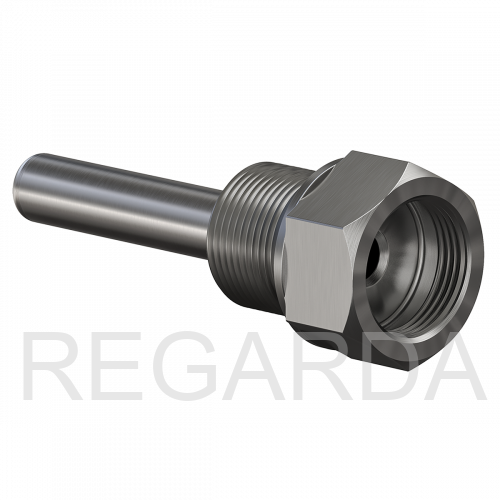

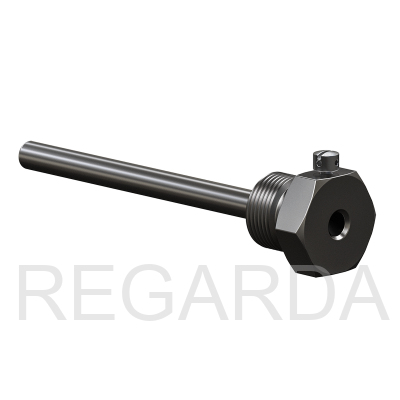

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.

Преимущества использования гильз защитных

• Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
• Защита монтажной части датчика от механического воздействия рабочей среды.

Технические характеристики

• Температура эксплуатации: до +600 °С.
• Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.

ГЗ.16

• Давление рабочей среды: до 16 МПа.
• Внутренний диаметр: 9,6 мм (±0,7 мм).
• Внешний диаметр: 12 мм (±0,4 мм).
• Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25

• Давление рабочей среды: до 25 МПа.
• Внутренний диаметр: 12 мм (±1,0 мм).
• Внешний диаметр: 16 мм (±0,4 мм).

• Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой

• Трубка – 12Х18Н10Т.
• Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).

Дополнительная информация

30×80×30
