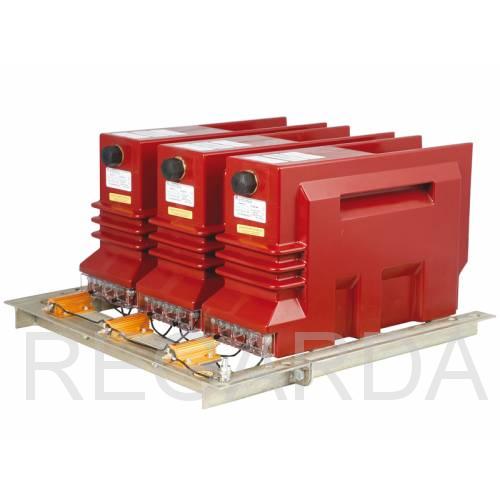

Трансформатор напряжения 3хЗНТОЛП-НТЗ-10-6000 100 100-0.5/3-150/400

Артикул:
3-ZNTOLP-NTZ-10150

Производитель:
ООО «Невский трансформаторный завод «Волхов»

Трансформатор напряжения 3хЗНТОЛП-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Наличие: Уточнить у менеджера

24 560,00 руб.

Быстрая покупка

Общее описание

Трехфазная группа комбинированных трансформаторов внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначена для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Характеристики

Общие характеристики
Марка	3хЗНТОЛП
Класс напряжения	10 кВ
Наибольшее рабочее напряжение	12 кВ
Номинальное напряжение первичной обмотки	10 10,5 111) кВ
Номинальное линейное напряжение на выводах основной вторичной обмотки	100; 110; 120; 127; 200; 220; 2301) В
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5	90, 150, 225
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0	150, 225, 300, 450, 600
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0	450, 600
Номинальная частота	50 Гц
Группа соединения обмоток	УHR/УH/п – 0
Тип резисторов R1, R2, R3	HSC100 Tyco Electronics 2,2-2,5 кОм (допуск. Замена на C5-35 В, 100 Вт, 2,4 кОм ± 5%)
Предельная мощность трансформатора вне класса точности	1200 ВА
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный)	400 ВА
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток При симметричном режиме работы сети, В, не более	3 В
При замыкании одной из фаз сети на землю	От 90 до 110 В
Вес	83 кг
