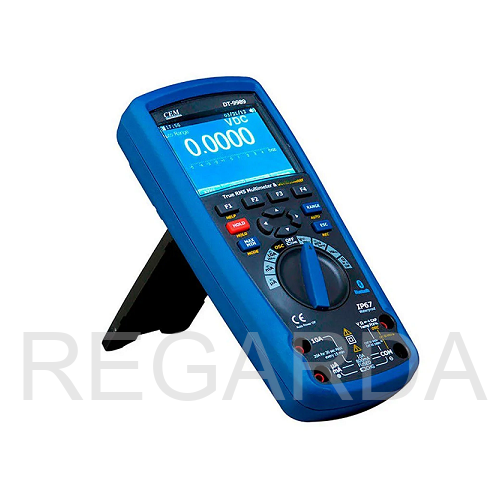

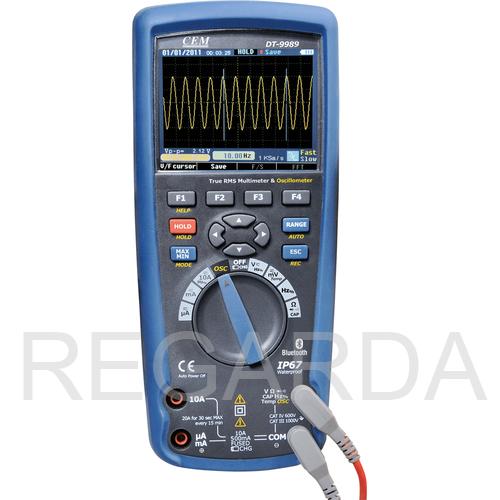

Мультиметр с функцией осциллографа CEM DT-9989
Общее описание
Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox iMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67) мультиметр обеспечивает высокую безопасность работы.
Технические особенности осциллограф-мультиметр DT-9989
Назначение кнопок передней панели
12 кнопок передней панели включают функции в соответствии с режимами, которые выбираются поворотным переключателем, а также необходимы
для навигации в меню и контроля электропитания мультиметра.
F1F2F3F4 – выбор функций в режиме, который установлен поворотным переключателем.
Кнопки в форме стрелок – выбор пунктов меню, настройка контрастности, перемещение вдоль экранных окон, ввод данных.
HOLD – фиксация показаний на экране и сохранение снимка данных. Также доступен режим «AutoHold».
RANGES – переключение мультиметра из режима автоматического в режим ручного выбора диапазонов. Для возврата в автоматический режим нажать кнопку в течение 1 секунды
MAX/MIN – включение и остановка режима записи максимальных/минимальных значений.
ESC – выход из режима ожидания.
Технические характкристики режим мультиметра DT-9989
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Постоянное напряжение |
50мВ[1] |
0,001мВ |
(0,05%+20) |
|
500мВ[2] |
0,01мВ |
(0,025%+5) |
|
|
5В |
0,0001В |
(0,025%+5) |
|
|
50В |
0,001В |
(0,025%+5) |
|
|
500В |
0,01В |
(0,05%+5) |
|
|
1000В |
0,1В |
(0,1%+5) |
|
|
[1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Переменное напряжение |
50 до 10000Гц |
||
|
50мВ |
0,001мВ |
50/60Гц (0,3%+25) <1кГц (0,5%+25) <5кГц (3%+25) |
|
|
500мВ |
0,01мВ |
||
|
5В |
0,0001В |
||
|
50В |
0,001В |
||
|
500В |
0,01В |
||
|
1000В |
0,1В |
||
|
Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100% |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
АС+DC |
0 до 1000Гц |
||
|
50мВ |
0,001мВ |
<1кГц (1%+25) <10кГц (3,5%+25) |
|
|
500мВ |
0,01мВ |
||
|
5В |
0,0001В[1] |
||
|
50В |
0,001В |
||
|
500В |
0,01В |
||
|
1000В |
0,1В |
||
|
[1] – добавить 1% выше 5к |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Постоянный ток |
500мкА |
0,01мкА |
0,1%+20 |
|
5000мкА |
0,1мкА |
||
|
50мА |
0,001мА |
||
|
500мА |
0,01мА |
0,15%+20 |
|
|
10А |
0,001А |
0,3%+20 |
|
|
(20А: не более 30 секунд при пониженной точности измерений) |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Переменный ток |
50 до 10000Гц |
||
|
500мкА |
0,01мкА |
50/60Гц (0,6%+25) <1кГц (1,5%+25) <10кГц (3%+25) |
|
|
5000мкА |
0,1мкА |
||
|
50мА |
0,001мА |
||
|
500мА |
0,01мА |
||
|
10А |
0,001А |
||
|
(20А: не более 30 секунд при пониженной точности измерений) |
|||
|
Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
АС+DC |
0 до 1000Гц |
||
|
500мкА |
0,01мкА |
(1%+25) |
|
|
5000мкА |
0,1мкА |
||
|
50мА |
0,001мА |
||
|
500мА |
0,01мА |
||
|
10А |
0,001А |
(1,5%+40) |
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Переменное напряжение (5000 + единица) |
5К-100К |
||
|
50мВ |
0,001мВ |
(5%+40) |
|
|
500мВ |
0,01мВ |
||
|
5В |
0,0001В |
||
|
50В |
0,001В |
(6%+40) |
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Сопротивление |
50Ом[1] |
0,001Ом |
0,5%+20 |
|
500Ом[2] |
0,01Ом |
0,05%+10 |
|
|
5кОм |
0,0001кОм |
0,05%+10 |
|
|
50кОм |
0,001кОм |
0,05%+10 |
|
|
500кОм |
0,01кОм |
0,1%+10 |
|
|
5МОм |
0,001МОм |
0,2%+20 |
|
|
50МОм |
0,001МОм |
2%+20 |
|
|
[1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Емкость /td> |
5нФ[1] |
0,001нФ |
±(2%+40) |
|
50нФ[2] |
0,01нФ |
||
|
500нФ |
0,1нФ |
±(2%+40) |
|
|
5мкФ |
0,001мкФ |
||
|
50мкФ |
0,01мкФ |
||
|
500мкФ |
0,1мкФ |
±(5%+40) |
|
|
10мФ |
0,01мФ |
||
|
[1] – в режиме REL при измерении емкости пленочного конденсатора |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Частота (электронная) |
50Гц |
0,001Гц |
±(0,01%+10) |
|
500Гц |
0,01Гц |
||
|
5кГц |
0,0001Гц |
||
|
50кГц |
0,001кГц |
||
|
500кГц |
0,01кГц |
||
|
5МГц |
0,0001МГц |
||
|
10МГц |
0,001МГц |
||
|
Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и <100кГц мин. 5В (действующее значение) при коэффициенте заполнения 20-80% и >100кГц |
|||
|
Частота (электрическая) |
40Гц-10кГц |
0,01-0,001кГц |
±(0,5% показ.) |
|
Чувствительность: 1В (действующее значение) |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Цикл заполнения |
0,1 – 99,9% |
0,01% |
±(1,2% показ.+2) |
|
Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц |
|||
|
Режим |
Диапазон |
Ед. измерения |
Точность |
|
Температура (тип К) |
-50 до 1000°С |
0,1°С |
±(1,0% показ.+2,5°С) |
|
-58 до 1832°F |
0,1°F |
±(1,0% показ.+4,5°F) без учета точности датчика |
|
Функция |
Основная характеристика |
Примечание |
|
ЖК-экран |
3,5” цветной TFT, 320×240 пикселей |
|
|
Время нарастания |
17,5ns |
|
|
Полоса пропускания |
10МГц |
0-10МГц |
|
Вход |
Парный, АС, DC |
Переменный, постоянный сигналы |
|
Входное сопротивление |
1000С/СА: 1МОм ±2%/15пФ ±2пФ |
|
|
Максимальное входное напряжение |
1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм) |
Кат. I, кат. II |
|
Коэффициент затухания |
1Х |
|
| Вертикальная чувствительность | 50mV to 100V/div | |
|
Режим дискретизации |
Дискретизация в режиме реального времени, случайная дискретизация |
Один канал 3К |
|
Частота дискретизации |
50 MS/s |
|
|
Разрешение |
8 бит |
|
|
Длина записи |
3К/10 стр. |
SRAM |
|
Хранение |
10 схем |
EEPROM |
|
Временная погрешность |
±5с/24 часа |
|
|
FFT |
4-256 точек |
|
|
Скорость передачи данных по Bluetooth |
9600 бод |
|
|
Ион-литиевый аккумулятор |
8,4В 2300мАч |
Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %.Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3.
Технические характеристики мультиметра осцилографа DT 9989
Обмен данными DT-9989
Мультиметр-осциллограф поддерживает безпроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth.
Meterbox iMM Classic представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в «облаке» с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.
Комплект поставки мультиметра осциллографа DT-9989
Кейс с прибором DT-9989
Инструкция по эксплуатации
Щуп для мультиметра, пробник к осциллографу 1:1
Температурный датчик К-типа
Адаптер и Зарядное устройство
CD (программное обеспечение для ПК)
