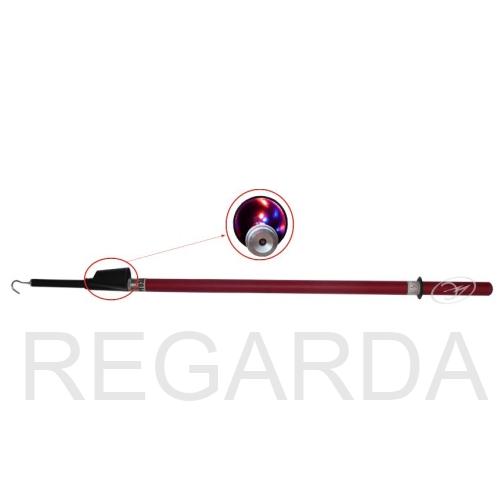

Указатель напряжения УВНУ-10 СЗ ИП КБ

Артикул:
UVN112
Производитель:
ООО "Энергозащита"
ООО "Энергозащита"
Указатель высокого напряжения УВНУ-10 СЗ ИП КБ комбинированный контактно-бесконтактный предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока от 6 до 10 кВ, частотой 50 Гц.
Наличие: В наличии
3 380,00 руб.
Быстрая покупка

Общее описание

Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10СЗ-ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока, а с трубкой фазировки ТФ – для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока от 6 до 10 кВ, частотой 50 Гц.
Указатель УВНУ-10СЗ-ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа - контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касаним токоведущих частей. Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплектецсо штангой ШО 10-4-6,6 длиной 6,6 м и весом 3,5 кг – с земли без подъема на опору.
Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые. Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения ''шагового напряжения''.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей (Motorola, SANYO, Panasonic), а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.


Характеристики

Рабочее напряжение 6-10 кВ
Порог индикации 1,5 кВ
Максимальный ток, не более 7,0 мА
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактно-бесконтактный
Источник питания 1 шт
Габаритные размеры корпуса Ф72х745 мм
Погодные условия эксплуатации -45 +40 С°
Вес 0,430 кг

Сертификат
