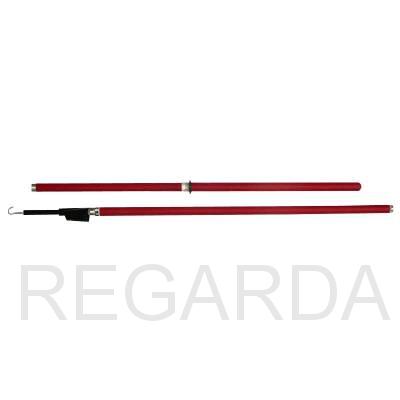

Указатель напряжения УВН-90М-35-220-СЗ ИП КБ

Артикул:
UVN138
Производитель:
ООО "Энергозащита"
ООО "Энергозащита"
Указатель высокого напряжения контактно-бесконтактный УВН-90M-35-220СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 Гц.
Наличие: В наличии
5 796,00 руб.
Быстрая покупка

Общее описание

Указатель высокого напряжения контактно-бесконтактный УВН-90M-35-220СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без применения заземления.
Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые.

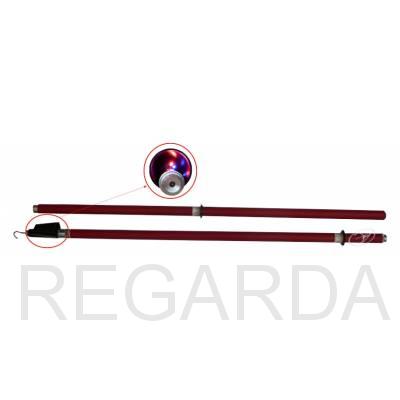

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мАч.
Низкая величина рабочего тока - 7мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

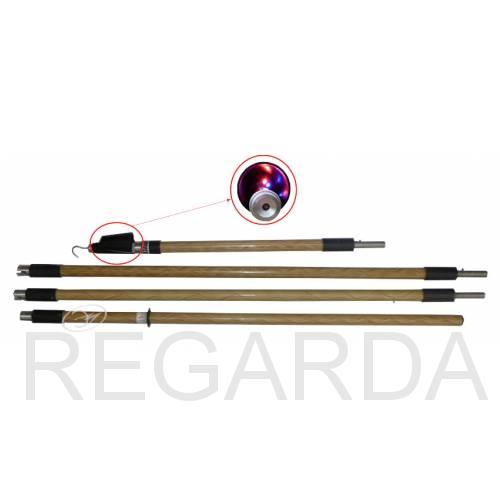

Рабочая часть указателя выполнена из пластика ABС, обеспечивающая нормальное функционирование элементов электроники в течениe всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.

Характеристики

Рабочее напряжение 35 110 220 кВ
Порог индикации 8,75 кВ
Максимальный ток, не более 7,0 мА
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактно-бесконтактный
Источник питания 1 шт
Габаритные размеры в упаковке 1100х180х130 мм
Погодные условия эксплуатации -45 +40 С°
Вес 3,0 кг

Дополнительная информация

Номинальные проверяемые напряжения, кВ

35

110

220

 Напряжения индикации, кВ не более

8,75

8,75

8,75

Количество звеньев в рабочем положении (включая рукоятку), шт.

2

3

4

Длина изолирующей части, мм, не менее

900

2000

3150

Длина рукоятки, мм

800

800

800

Общая длина указателя в сборе, мм, не менее

1800

2900

4100

Габаритные размеры в транспортном виде, мм

1100х80х130

Масса, кг, не более

3

Методы измерения

контактный и бесконтактный

Виды индикации:

контактной части

световая: импульсная,двухцветная
звуковая: прерывистая

бесконтактной части

световая:  импульсная,одноцветная  звуковая: прерывистая

Напряжение питания , В

3,0

Источник питания указателя

один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч

Величина рабочего тока, мА

контактная часть

7

бесконтактная часть

1

Чувствительность бесконтактной части
указателя при работе в распределительных устройствах

Для 10 кВ

не менее 1,2 м

Расстояние до проводов воздушных линий, на котором включается
сигнализация бесконтактной части:

на ВЛ 10 кВ

2-3 м*

* при повышении чувствительности – до

12 м

на ВЛ 35 кВ

15 м

на ВЛ 110 кВ

20 м

на ВЛ 220 кВ

40 м

на ВЛ 330 кВ

50 м
