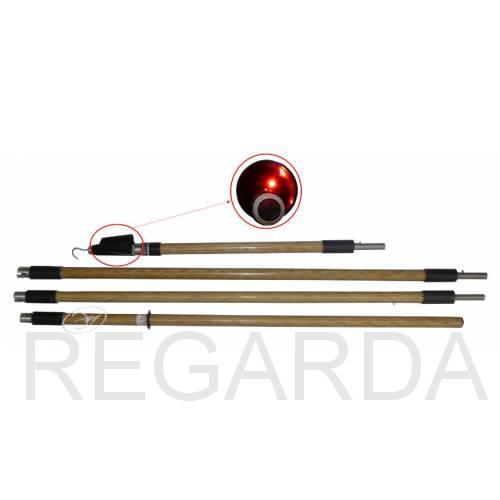

Указатель напряжения УВН-90М-35-220 СЗ ИП

Артикул:
UVN137
Производитель:
ООО "Энергозащита"
ООО "Энергозащита"
Указатель высокого напряжения УВН-90M-35-220СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ
Наличие: В наличии
4 508,00 руб.
Быстрая покупка

Общее описание

Указатель высокого напряжения УВН-90M-35-220СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до + 40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-35-220СЗИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без заземления.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки
работоспособности.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 , напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика АВS, обеспечивая нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.

Характеристики

Рабочее напряжение 35 110 220 кВ
Порог индикации 8,75 кВ
Максимальный ток, не более 17,0 мА
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактный
Источник питания 1 шт
Габаритные размеры в упаковке 1100х180х130 мм
Погодные условия эксплуатации -45 +40 С°
Вес 3,0 кг

Дополнительная информация

Номинальные проверяемые напряжения, кВ   35    110   220

Напряжения индикации, кВ  не более  8,75   8,75    8,75

Количество звеньевв рабочем положении (включая рукоятку)  2   3    4

Длина изолирующей части,мм, не менее  900   2000   3150

Длина рукоятки, мм, не менее   800   800    800

Общая длина указателя в  сборе, мм, не менее   1800   2900    4100

Габаритные размеры в  транспортном виде, мм   1100 х 180 х 130

Масса, кг, не более   0,63   1,3    3

Методы измерения контактный
Виды индикации: световая: импульсная, звуковая: прерывистая
Напряжение питания , В 3,0
Источник питания указателя один элемент CR-123  напряжением 3В,  емкостью 1500 мА/ч
Величина рабочего тока, мА 7

Сертификат
