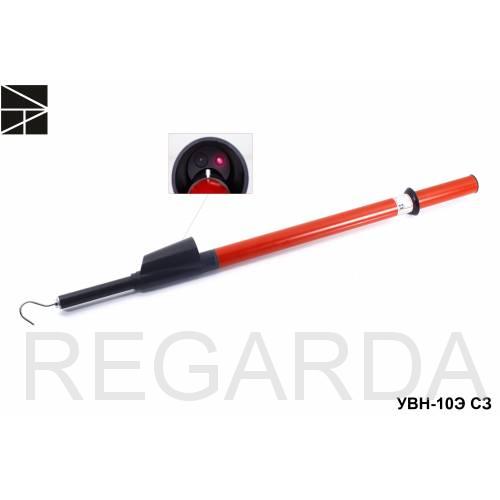

Указатель напряжения УВН-10Э СЗ

Артикул:
ET-UVN109
Производитель:
Электро Трейд (Россия)
Электро Трейд (Россия)
Указатель высокого напряжения УВН-10Э СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10 кВ частотой 50 Гц.
Наличие: В наличии
1 625,00 руб.
Быстрая покупка

Общее описание

Указатель высокого напряжения УВН-10Э СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10 кВ частотой 50 Гц при температуре от – 40°С до +40°С и относительной влажности воздуха не выше 98% при температуре +25°С.

Указатель УВН-10Э СЗ относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип действия основан на преобразовании электрических сигналов в светозвуковые.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 17,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика ABC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.

Дополнительная информация

Номинальные проверяемые напряжения, кВ

6,10

Напряжения индикации, кВ, не более

1,5

Количество звеньев в рабочем положении (включая рукоятку)

1

Длина изолирующей части, мм, не менее

350

Длина рукоятки, мм

120

Общая длина указателя в сборе, мм, не менее

750

Габаритные размеры в транспортном виде, мм

500х120х70

Масса, кг, не более

0,45

  1. Методы измерения

контактный

  1. Виды индикации:

световая; импульсная
звуковая: прерывистая

  1. Напряжение питания , В

3,0

  1. Источник питания указателя

один элемент CR-123
напряжением 3В,
емкостью 1500 мА/ч

  1. Величина рабочего тока, мА

17
