Общее описание

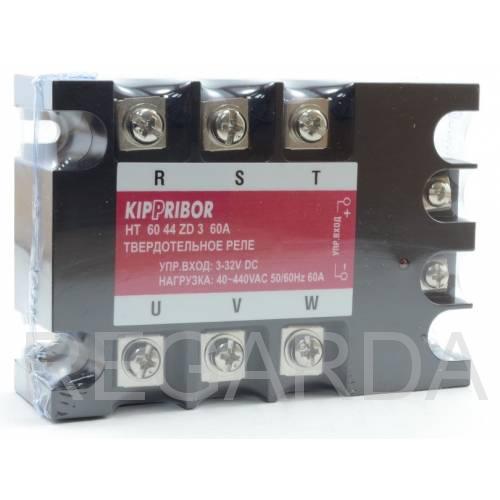

Особенности коммутации нагрузки твердотельных реле серии HDH-xx44.ZD3
Коммутация мощной резистивной нагрузки до 90 А;
индуктивной нагрузки до 12 А;
максимально допустимый ток нагрузки до 120 А.
Диапазон управляющего сигнала 3…32 VDC;
Широкий диапазон коммутируемого напряжения 40…440 VAC;
Высокое максимальное пиковое напряжение (9 класс, 900VAC);
Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
Переключение в «нуле» минимизирует коммутационные помехи;
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения....

Конструктивные особенности твердотельных реле серии HDH-xx44.ZD3
Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.
Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.
Корпусные особенности твердотельных реле серии HDH-xx44.ZD3
Стандартный для рынка ТТР типоразмер корпуса;
Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*;
Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).
