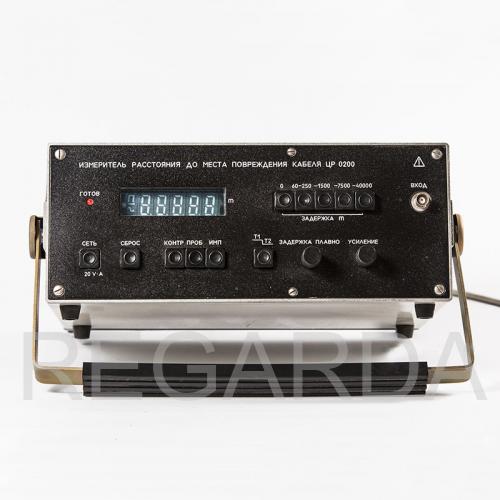

Измеритель расстояния ЦР0200

Артикул:
PPR106
Производитель:
"Мегомметр"
"Мегомметр"
Данный прибор представляет собой прибор определяющий расстояние до точки повреждения, называемой «заплывающим» пробоем, а также до участков характеризующихся низким сопротивлением изоляции высоковольтных силовых электрокабелей ААБ, АСБ, ОСБ, СБ со значением номинального напряжения (U) 6-22 кВ, выполненных с использованием бумажно-масляной изоляции и при расстоянии до поврежденного места не больше 40 км.
Наличие: Уточнить у менеджера
20 740,00 руб.
Быстрая покупка

Общее описание

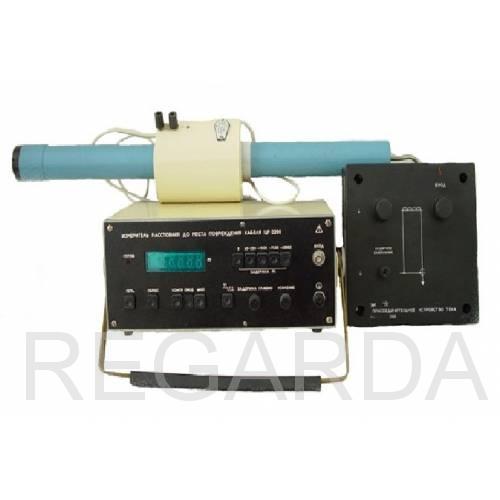

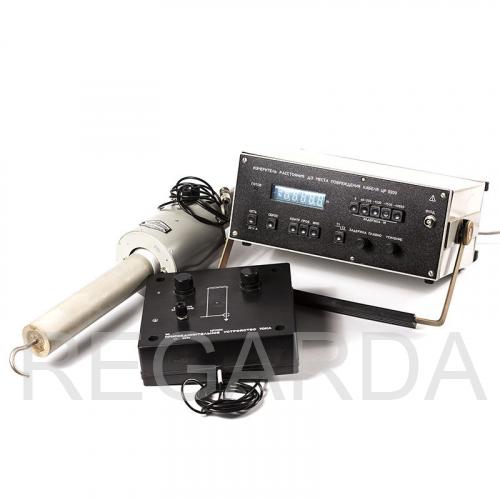

Данный прибор представляет собой прибор определяющий расстояние до точки повреждения, называемой «заплывающим» пробоем, а также до участков характеризующихся низким сопротивлением изоляции высоковольтных силовых электрокабелей ААБ, АСБ, ОСБ, СБ со значением номинального напряжения (U) 6-22 кВ, выполненных с использованием бумажно-масляной изоляции и при расстоянии до поврежденного места не больше 40 км. Измеритель расстояния до места повреждения кабеля ЦР0200 имеет следующие составляющие: измеритель, устройства присоединения по напряжению, по току. Устройство подключения по напряжению служит для подсоединения измерителя к силовому кабелю, находящемуся при испытаниях под высоким U. Максимальная величина U, которое подается на устройство соединения по напряжению, составляет 22 кВ. Использование высоковольтного конденсатора позволяет подавать U до 50 кВ. В этой ситуации конденсатор емкостью около 500 пФ, включается в цепь между внутренним электроходом устройства присоединения по напряжению и жилой тестируемого кабеля. Присоединения по току используется для подключения измерителя к кабелю, через который при испытаниях течет ток колебательного процесса, имеющий большую величину. U на выходе устройства составляет не меньше 0,8 мВ, когда протекает синусоидальный ток значением 10А.

Технические характеристики

Погрешность измерения ± 20 м.
Питание сеть 220 В, частоты 50 Гц.
Потребляемая мощность 20 В× А
Условия эксплуатации от минус 10 ° С до плюс 40 ° С
Габаритные размеры 335х305х140 мм
Масса 6,5 кг
